可替代TJA1028的LIN，SIT1028Q内置高压 LDO 本地互联网络（LIN）收发器
来自网友在路上 154854提问 提问时间：2023-09-19 20:37:15阅读次数： 54
最佳答案 问答题库548位专家为你答疑解惑
SIT1028Q 是一款内部集成高压 LDO 稳压源的本地互联网络（ LIN ）物理层收发器，可为外
部 ECU （ Electronic Control Unit ）微控制器或相关外设提供稳定的 5V/3.3V 电源，该 LIN 收发器
符合 LIN 2.0 、 LIN 2.1 、 LIN 2.2 、 LIN 2.2A 、 ISO 17987-4:2016 (12V) 和 SAE J2602 标准。主要
适用于使用 1kbps 至 20kbps 传输速率的车载网络。 SIT1028Q 的 LIN 总线输出引脚具有内部上
拉电阻，具有总线输出波形整形功能以减少电磁辐射（ EME ）。 SIT1028Q 为全双工通信，以 TXD
引脚作为输入端，将微控制器的低压信号发送至 LIN 总线，同时 LIN 引脚接收总线上的数据流，
并由接收器的输出引脚 RXD 将数据传回微控制器或传送到其它微控制器。
SIT1028Q 可在 5.5V~28V 工作电压范围内，支持 12V 应用。 SIT1028Q 在休眠模式下可实
现极低电流消耗，发生故障时可快速地将功耗降至最低，并且可通过 LIN 总线进行远程唤醒，
或通过 EN 引脚上的消息将器件置于正常工作模式。 SIT1028Q 提供一个 5V/3.3V 稳压源的上电
与掉电检测输出引脚 RSTN ，以便于微控制器对稳压源的供电情况进行监测。
特点
➢ 兼容“ LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602 ”
标准；
➢ 带高压 LDO 5V/3.3V 稳压源输出；
➢ 内置过温保护功能（热关断）；
➢ 内置显性超时功能；
➢ 总线限流保护功能；
➢ 5V/3.3V 稳压源限流保护功能；
➢ 稳压源输出欠压检测功能；
➢ 极低功耗的休眠模式；
➢ 支持总线远程唤醒；
➢ LIN 数据传输速率可达 20kbps ；

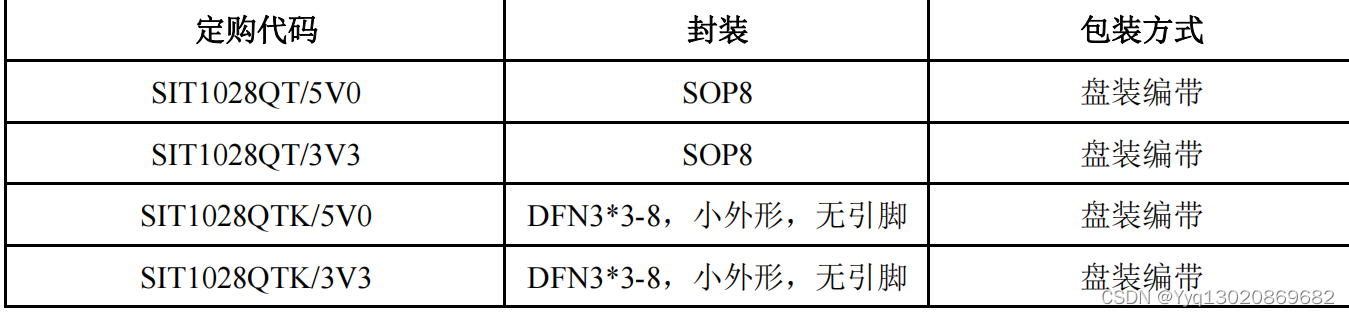

➢ 提供 DFN3*3-8 ，小外形，无引脚封装。
