关于【平角焊缝焊枪角度】，今天涌涌小编给您分享一下，如果对您有所帮助别忘了关注本站哦。

1、平角焊缝焊枪角度：#心动时刻爱双汇

分享焊工知识，安全环境，专业演示。

气保焊：平角缝焊接在企业生产中最常用。焊接时采用直线手法运条，板壁较薄要求焊角45秒即可采用进二退一手法，这样焊缝能够焊的更一些。

如果说要求焊角偏大，可以采用斜锯齿形手法运条。在焊接时，焊枪角度与下半程35度左右，焊枪向右倾斜20度左右。焊接时采用推枪的方式进行焊接，从右往左侧进行焊接。再强调一下焊丝头的位置，要在离下侧夹角处2毫米位置左右，焊丝头打到这个位置，控制焊丝长度，就是你焊丝头到出丝口的长度，绝对不能超过你保护嘴的直径。如果说超过你保护嘴的直径，非常容易产生气孔。板壁厚度6毫米，我们选择电流200左右，电压20附近给大家看一下操作细节。

气保焊最关键的点就是调整电流，和电压电流是控制你的出丝速度，电流越小出丝越慢，电压越大焊丝融化的度。电流电压匹配的好，焊接时就会发出这种哗哗流水的声音。

2、平角焊缝焊枪角度，AWSD1.1小角度T-Y-

钢结构建造中常会涉及到小角度T-,Y-,K-节点的焊接(小角度指二面角小于30°)，焊工应该通过怎样的评定才能获得相应的焊接资质呢？本文对标准中该部分内容进行了梳理，相关表述基于AWS D1.1/D1.1M-2015。

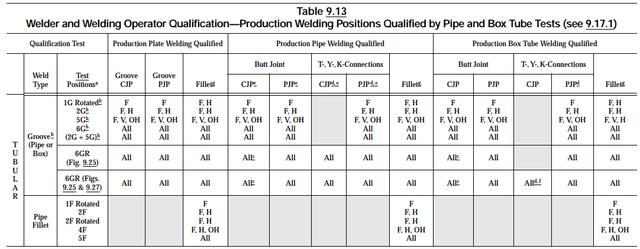

首先来看表格 9.13，该表格列出了焊工资质所覆盖的范围。可以看到如果要覆盖T-,Y-,K-节点位置的焊接，则焊工需要取得6GR的资质。

但同时要注意Note d: "Not qualified for welds having groove angles less than 30° (see 9.15.4.2)"。（个人认为此处的groove angle应该是Dihedral Angles）这句表明，对于二面角小于30度的T-,Y-,K-节点，需要阅读9.15.4.2来查看更进一步的要求：

9.15.4.2CJP Groove Welds in a T-, Y-, or K Connection WPS with Dihedral Angles Less than 30°.The sample joint described in 9.15.4.1(2)(a) shall be required. Three macroetch test sections shall be cut from the test specimens, shall conform to the requirements of 9.15.4.1(3), and shall show the required theoretical weld(with due allowance for backup welds to be discounted,as shown in Details C and D of Figures 9.14–9.16) (see Figure 9.24 for test joint details).

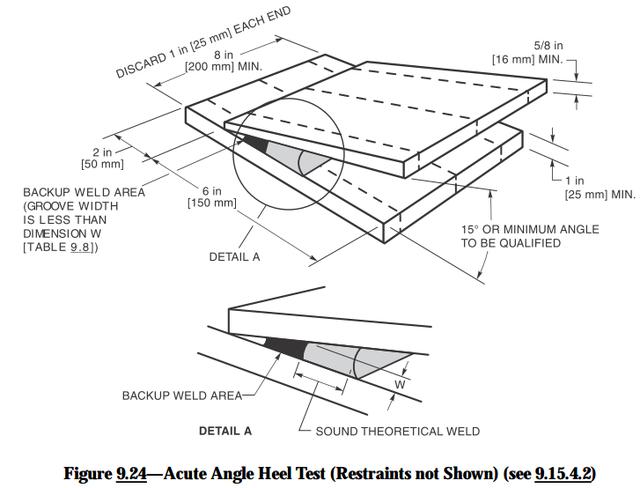

这段描述表明焊工除了6GR试件外，还要另外焊接9.15.4.1(2)(a)所描述的试件，即：坡口为最大坡口深度和最小坡口角度组合（该处指实际产品结构中存在的最大坡口深度和最小坡口角度）且焊接位置为立焊的试件，如图9.24所示。

9.15.4.1(2)(a)The groove combining the greatest groove depth with the smallest groove angle, or combination of grooves to be used: test with welding position vertical.

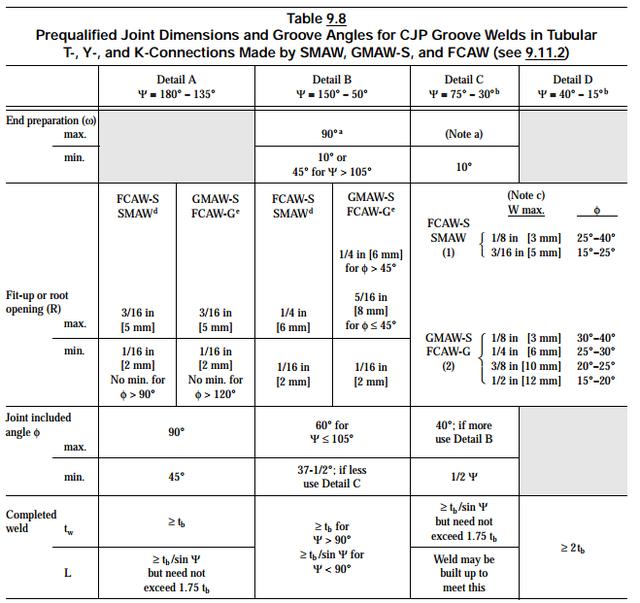

该试件焊接完成后需要取3个宏观试样，试样需满足 9.15.4.1(3)的外观检验要求，并且要达到要求的理论焊缝尺寸，该尺寸在图9.24中指向了表9.8：

由于二面角小于30°所以需要看Detail D的要求，可以看到tw≥2tb，tw为图9.24中所示的SOUND THEORETICAL WELD，即有效焊缝，tb是斜板的厚度，也就是说只要有效焊缝的宽度大于2倍的斜板厚度即可满足要求。并且实际产品的坡口深度不可以超过BACKUP WELD AREA所示的W尺寸（这也意味着在焊工考试前要先确定小角度T-,Y-,K-的最大坡口深度，避免焊工资质无法覆盖坡口深度）。

本文关键词：平角焊缝焊枪角度怎么调，平焊角度多少，平角焊有缝怎么办，平角焊焊条角度，平角焊工艺参数。这就是关于《平角焊缝焊枪角度，#心动时刻爱双汇》的所有内容，希望对您能有所帮助！更多的知识请继续关注《犇涌向乾》百科知识网站：！
