1、电动车控制器接线图：电动车控制器电路接线图及数据参数

36V/250W 有刷控制器

➢额定电压: 36V

➢欠压: (31 +0.5)V

➢额定电流: 6.3A

➢限流: (14+1)A

➢手柄电压: 1 ~4.2V

➢刹车:低/高电平

➢额定功率: 250W

➢环境温度: -20 ~75C

36V/350W 无刷控制器

➢额定电压: 36V

➢欠压: (31 +0.5)V

➢额定电流: 6.0A

➢限流: (16±0.5)A

➢手柄电压: 1 ~4.2V

➢刹车:低电平

➢额定功率: 250W

➢环境温度: -20 ~75C

48V/250W 无刷控制器

➢额定电压: 48V

➢欠压: (41 +0.5)V

➢额定电流: 7.2A

➢限流: (17+1)A

➢手柄电压: 1.1 ~4.2V

➢刹车:低电平

➢额定功率: 350W

➢环境温度: -20 ~75C

2、电动车控制器接线图，两轮电动车控制器接线图详解

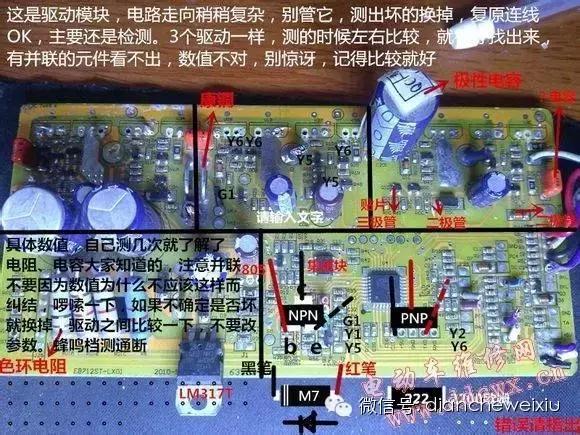

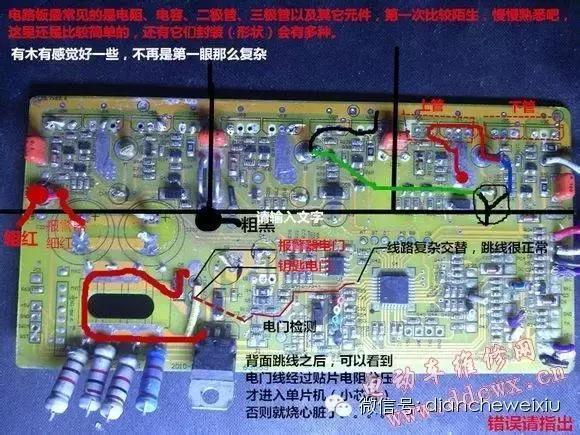

电动车控制器：

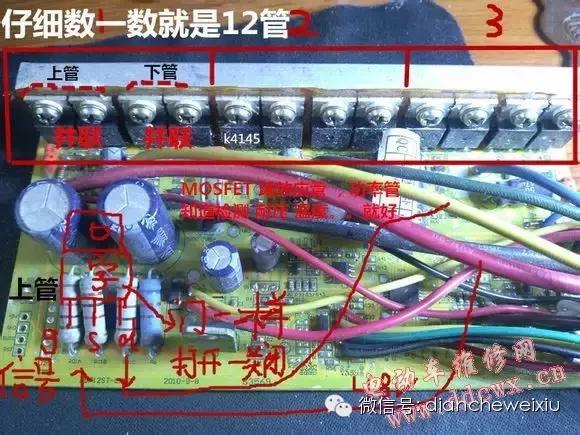

图片文字：MOSFET场效应管 功率管知道检测耐压 温度就行了

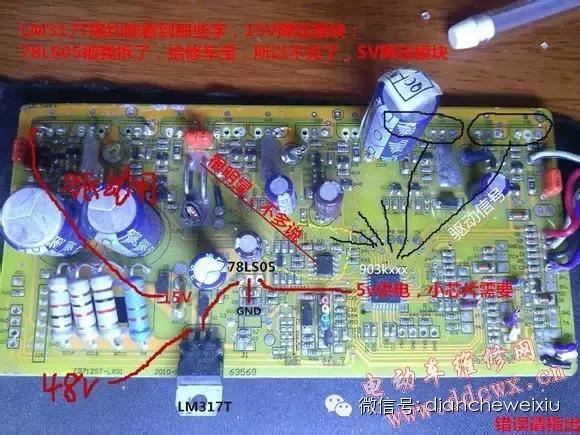

图片文字：LM317T隐约能看到些数字，15V降压模块；78L505被我拆了，给修车宝，所以不见了，5V降压模块

每路用一个MOS管开关，就是6管控制器；

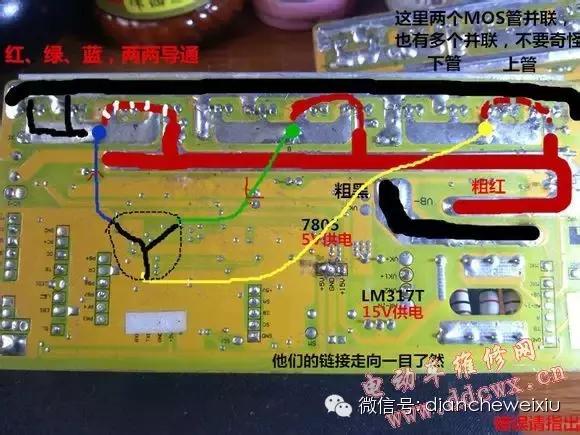

每路用二个MOS管关联开关，就是12管控制器；

每路用三个。。。。。。。。。。18管。。。。；

每路用四个。。。。。。。。。。24管。。。。；

上三路每路用1个MOS管，下三路每路用2个MOS管并联，就是9管控制器；

电动车新观察温馨提示：用万能表测量控制器的好坏，

万用表通断档，黑红线碰下让电容放电。红表笔量黑线，黑表笔量黄绿蓝；黑表笔量红线，红表笔量黄绿蓝， 看阻值的差别，就是量控制器的三项六桥功率管。
