Port配置

以P10.3管脚为例配置SPI模式

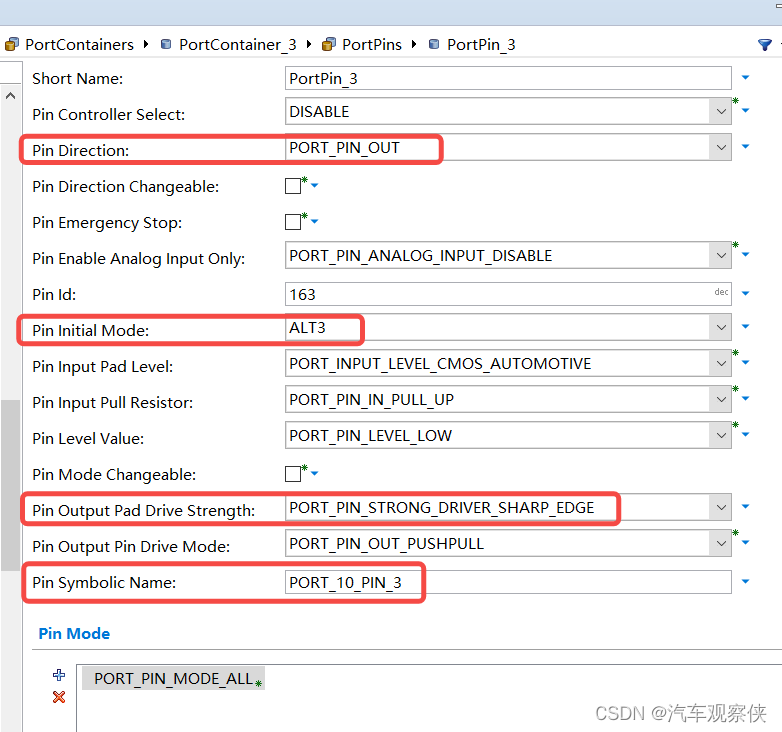

Davinci Configure 中PORT的配置如下：

1.配置模式

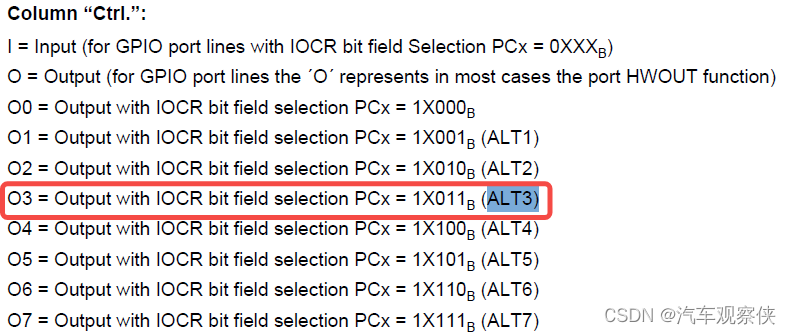

查看DataSheet可知，QSPI1_MTSR为该管脚的O3模式，故Pin Initial Mode选择ALT3.

2.SPI模式支持的波特率

TC39x SPI 管脚不同驱动模式对应的支持最大时钟频率如下，如果是 Strong driver sharp\Strong driver Medium 模式 50ns，也就是 20M，如果是 Medium driver模式是 160ns， 也就是对应的 6.25M。

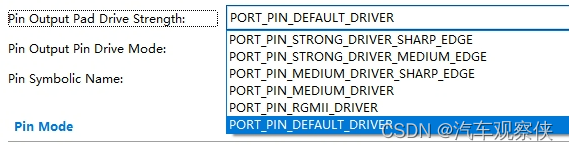

查看Davinci Configure 查看PORT的配置：

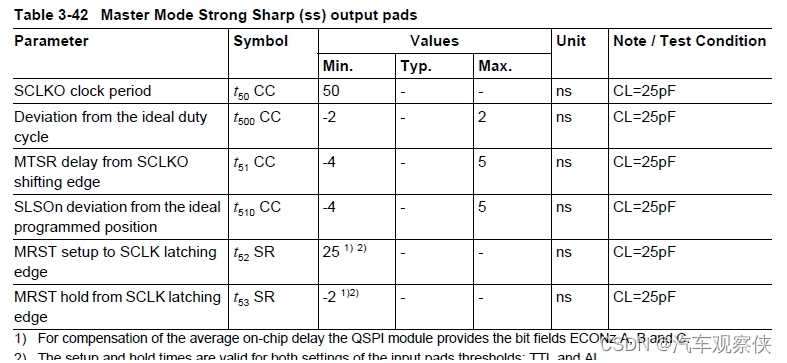

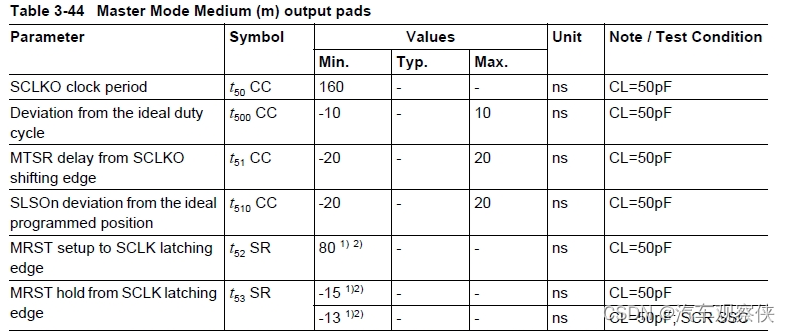

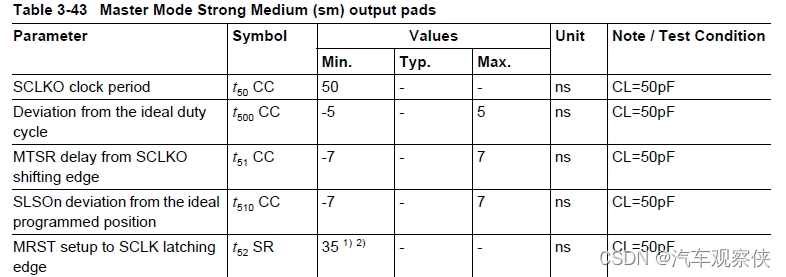

查看Infineon-TC39x-DataSheet资料如下：

2.管脚属性判断

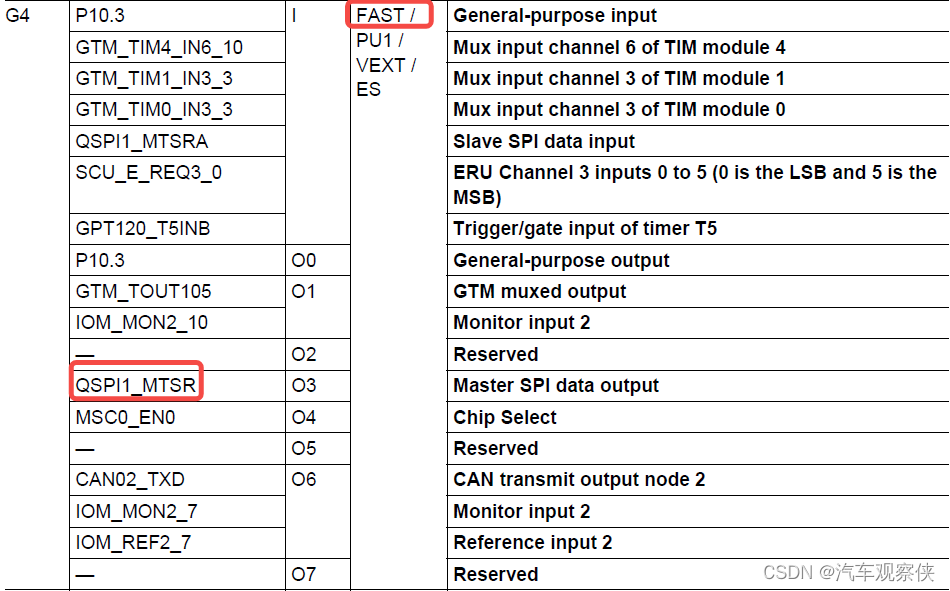

  如截图示例， P10.6 用作 MTSR， P10.6 是 SLOW 类型的管脚，SLOW类型管脚的驱动模式只支持Medium driver和普通模式，不支持 Strong driver sharp\Strong driver Medium 模式。

 P10.3 用作 MTSR， P10.3 是 FAST 类型的管脚，FAST类型管脚的驱动模式支持 Strong driver sharp\Strong driver Medium 模式。

SPI 配置

MCU 配置
