描述

MP2760是一款集成窄电压DC（NVDC）电源路径管理功能和USB On-the-Go(OTG)功能的升降压充电IC，兼容USB PD，适用于单节至4节串联的电池包应用。该芯片的充电输入电压范围广，可支持最高22V。

当启用电池放电模式（Source mode)时，芯片的IN引脚可提供高达21V的电压。当提供电源输入时，MP2760 通过3个充电阶段为电池充电：恒流（CC）涓流充电和恒流（CC）预充、恒流（CC）快充或恒压（CV）充电。

MP2760 具有充电截止功能和自动充电功能，另外还提供了输入电流限制和最小输入电压（VIN）限功能，以防止输入源出现过载。MP2760 集成了 I2C 接口，可以在充电和OTG模式下灵活配置参数（如输入电流限、VIN限制和充电电流）。

该芯片还能通过输出和故障寄存器提供工作状态。全方位保护特性包括输入过压保护（OVP）、电池过压保护（OVP）、系统过压保护、过温保护、可配置计时器可防止电池长时间充电。

MP2760 采用 TQFN-30(4mmx5mm）封装。

特性

• 工作输入电压（VIN）范围：4V - 22V

• 耐受电压可达 26V

• 带外部 MOSFET 时耐压可高达 28V

• 支持 USB2.0, USB3.0, USB3.1, USB3.2, USB Type-C, 和 USB PD 3.0

• 降压（Buck）与升压（Boost）模式无缝切换

• 可配置最大输入电流（IIL）限

• 可配置最小输入电压（VIN）限

• 可调充电电流高达 6A

• 每节电池的可配置满电电压高达4.68V，精度达0.5%

• 3V - 21V 可配置输出电压（VOUT），步进值为20mV

• 输出电流（IOUT）高达6A, 步进值为50mV

• 500kHz至1.2MHz可配置开关频率（fSW）

• 可通过I2C 和 SMBUS接口灵活配置参数

• 输入源状态指示

• 集成10位ADC来监控电压、电流和温度

• 在充电和放电模式（Source mode）时模拟输出引脚可监控电池电流

• 输入过压保护（OVP）

• 系统过压保护（OVP）

• 电池过压保护（OVP）

• 充电模式下系统短路保护（SCP）

• USB PD 放电模式（Source Mode）下输出短路保护（SCP）

• 掉电检测

• NTC 引脚悬空检测

• 集成N-通道MOSFET驱动用于输入电源直通、过压保护和窄电压DC（NVDC）电源路径控制

• 可配置电池温度保护阈值

• 热管理

• 过温关断

当启用源模式时，MP2760 还可以在 IN 引脚提供宽范围（3V 至 21V）的电压。它还具有源模式下高达 6A 的输出电流限制。这些允许 MP2760 兼容 USB PD。通过I2C/SMBus接口，可以灵活编程MP2760的充放电参数，如输入电流限制、输入电压限制、充电电流、电池满调节电压、源模式输出电压和输出电流等。它还可以通过寄存器提供运行中的状态和故障。

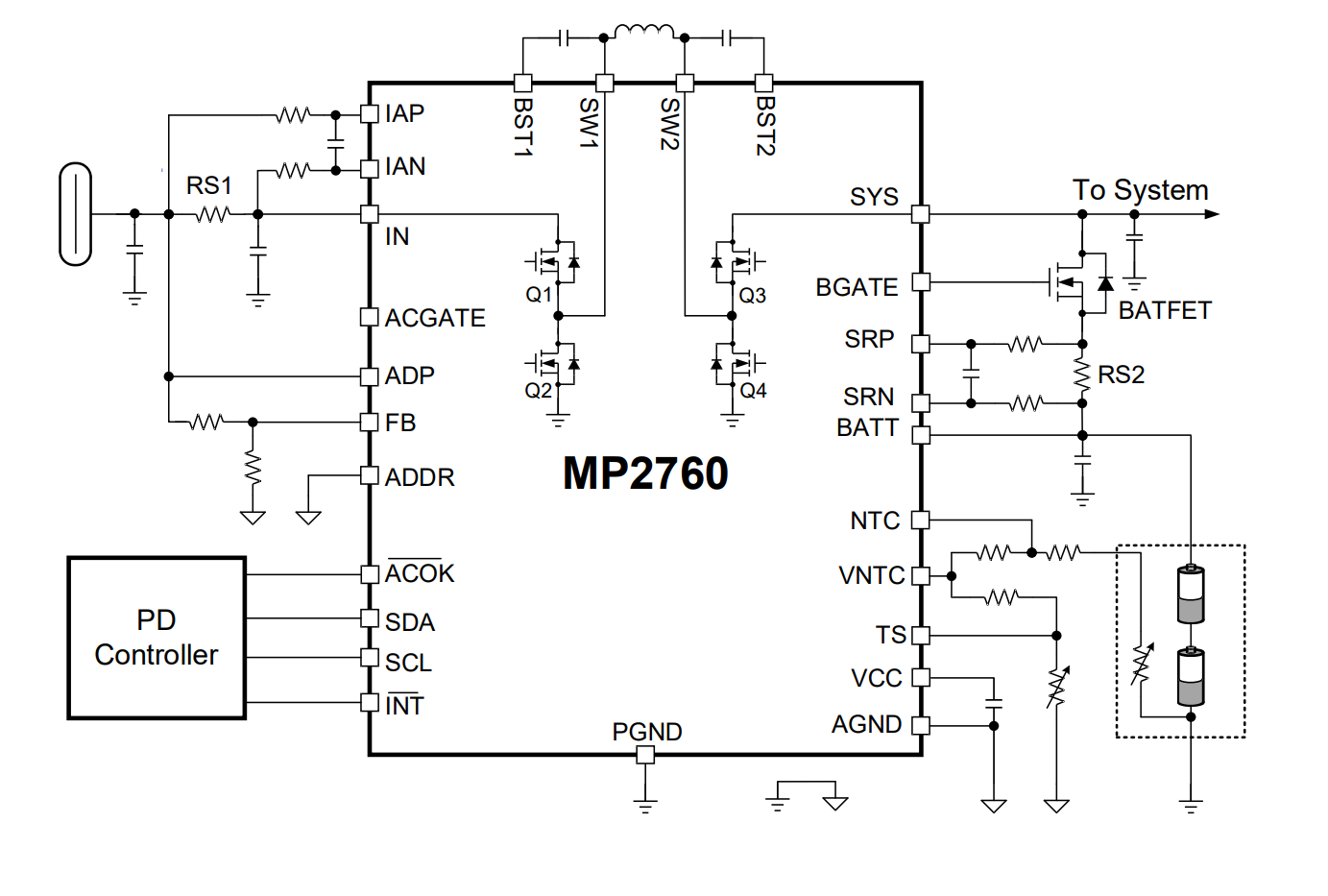

典型应用电路

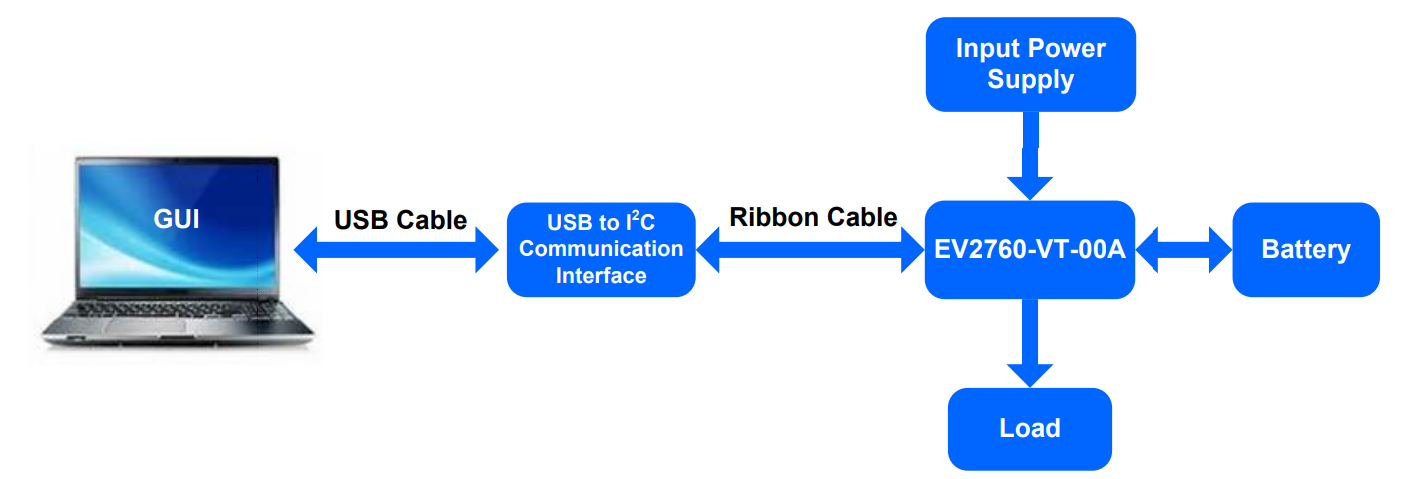

评估套件

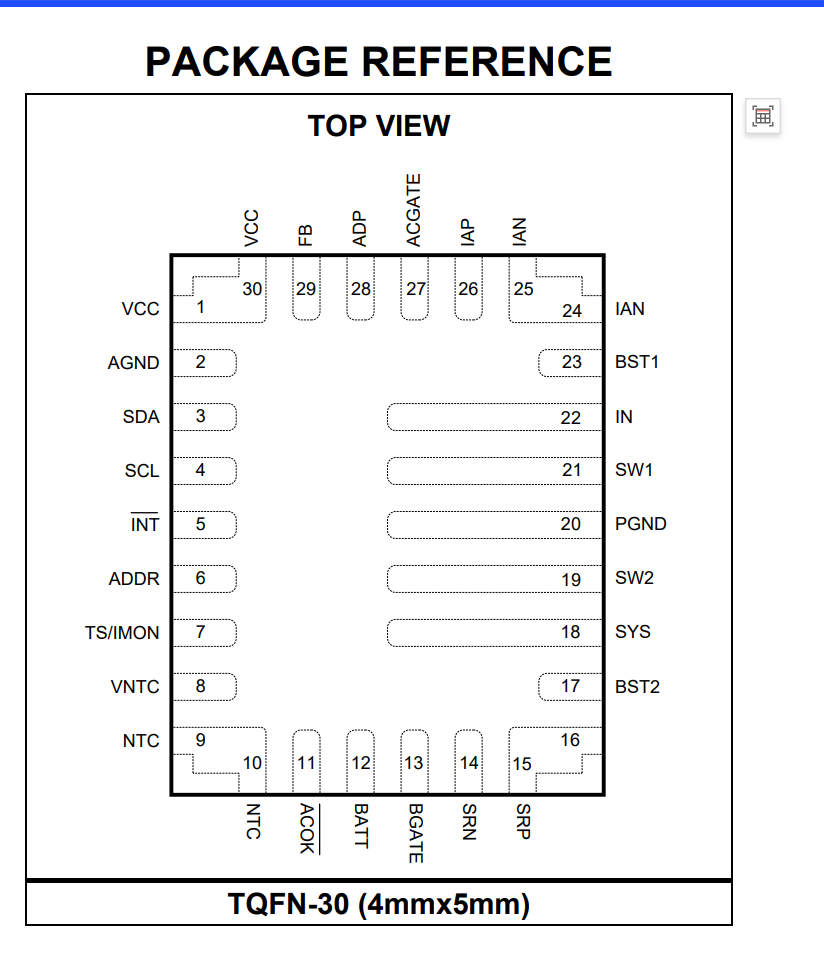

封装定义

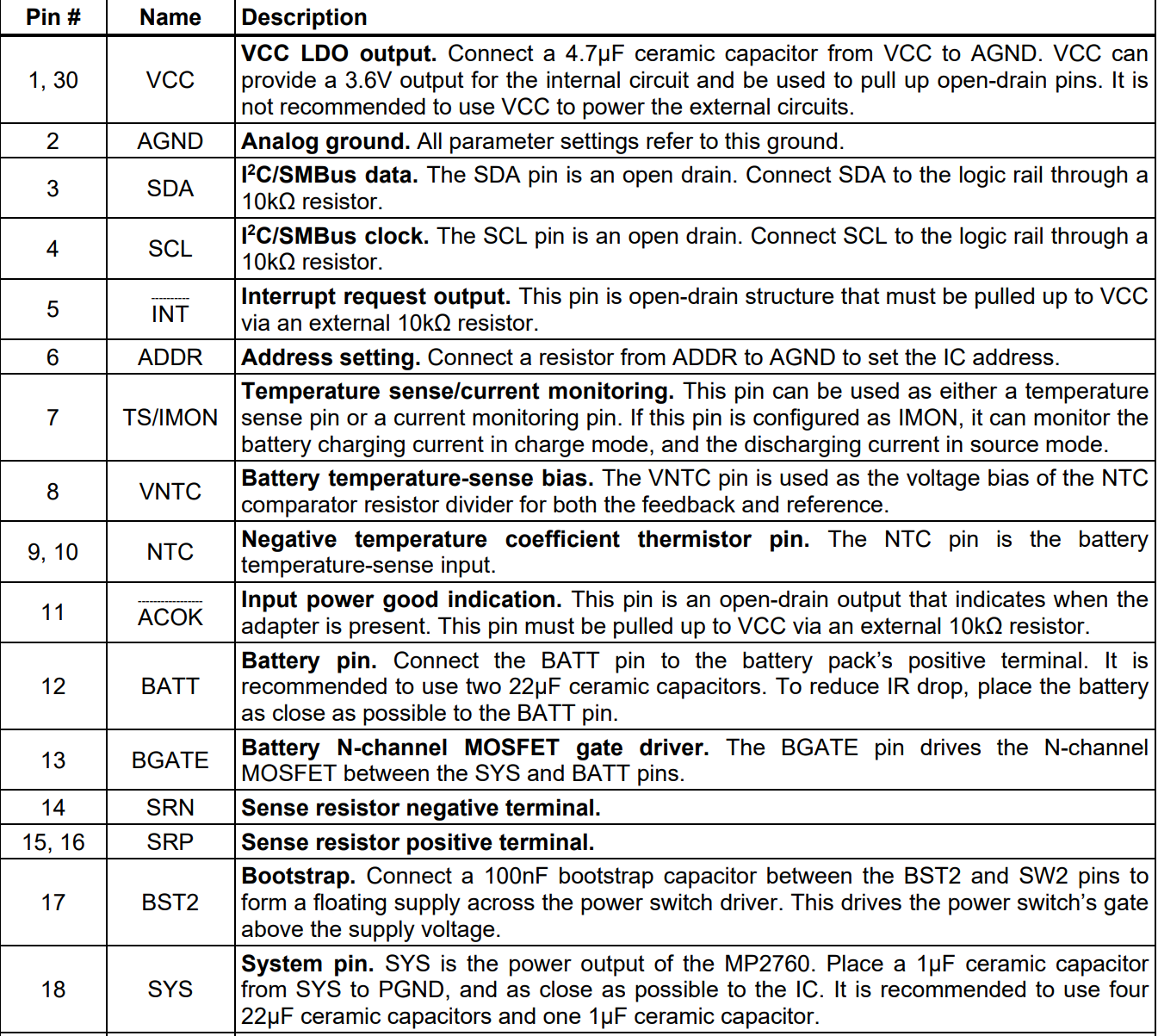

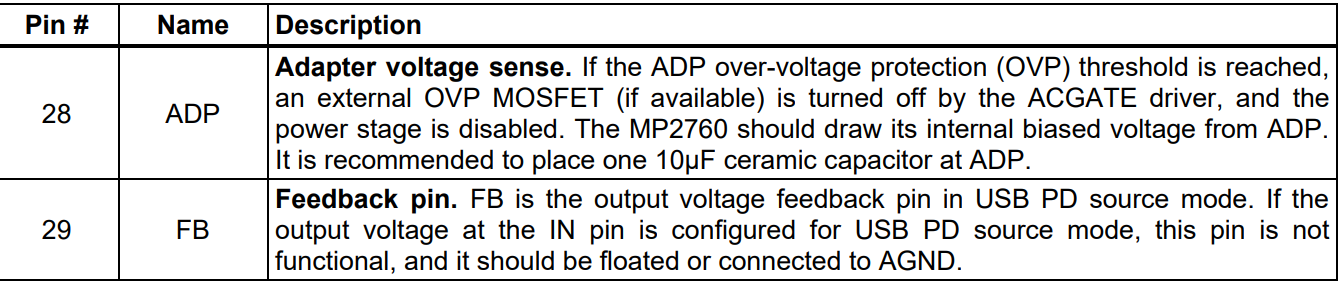

引脚描述

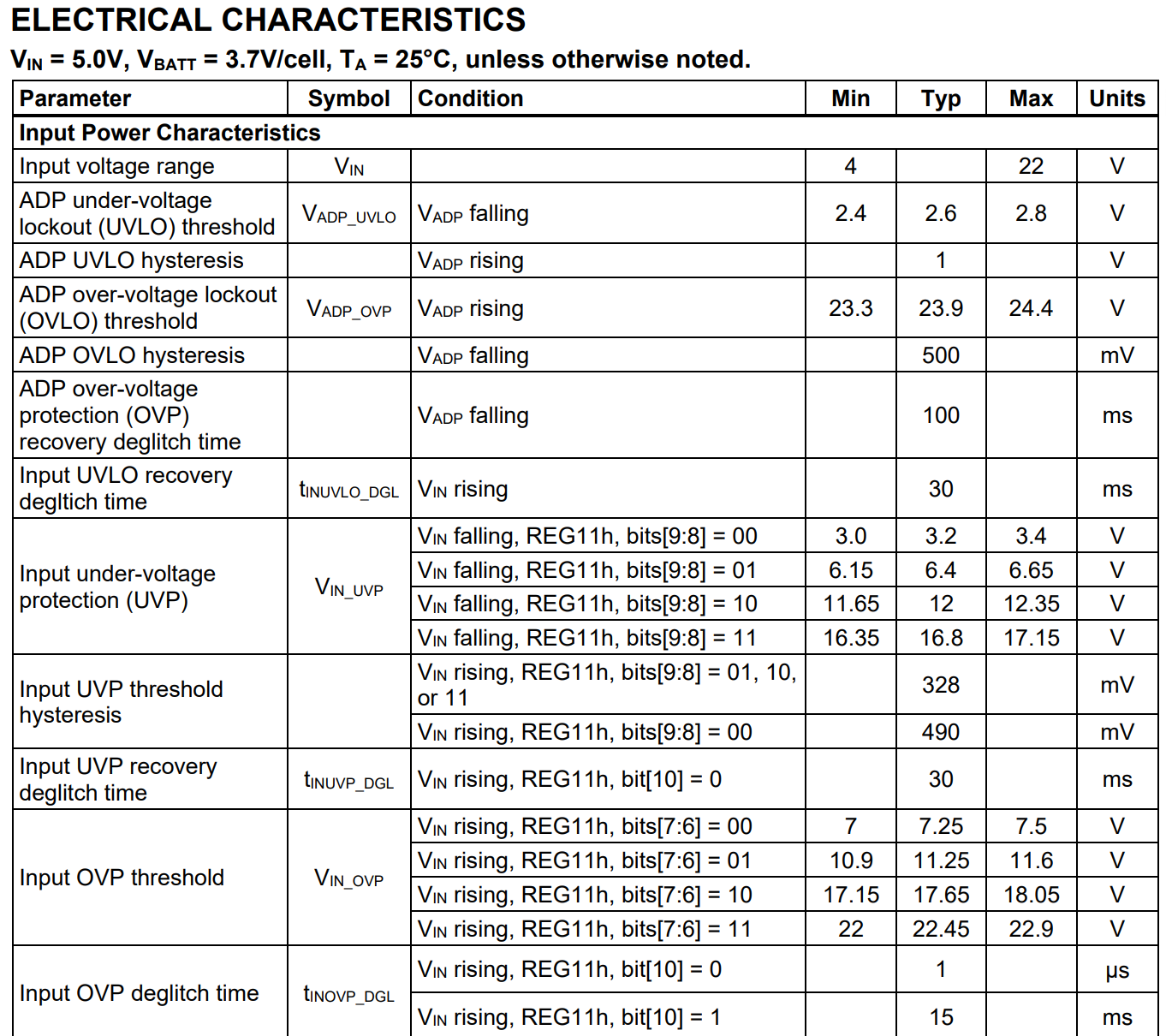

部分电特性

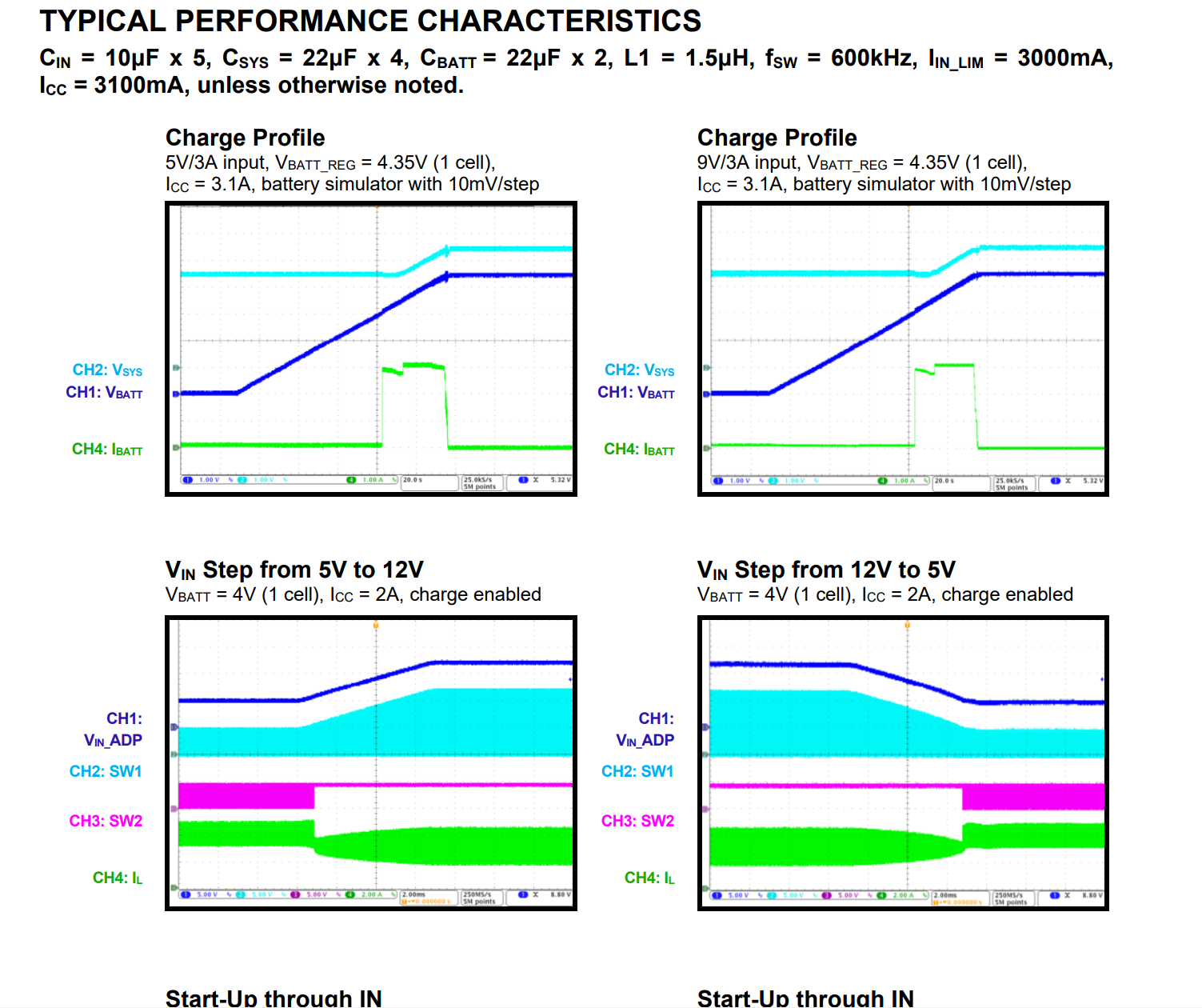

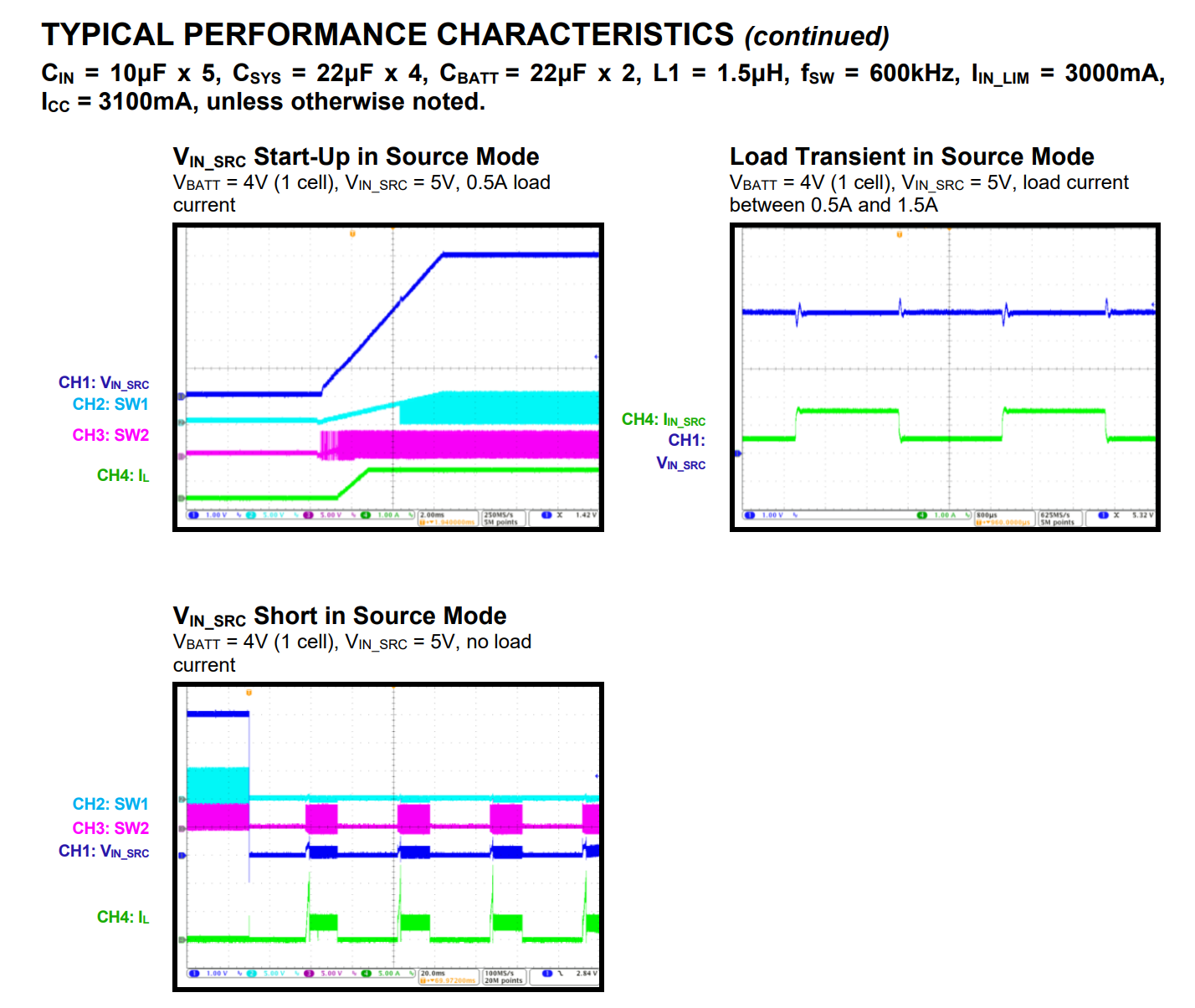

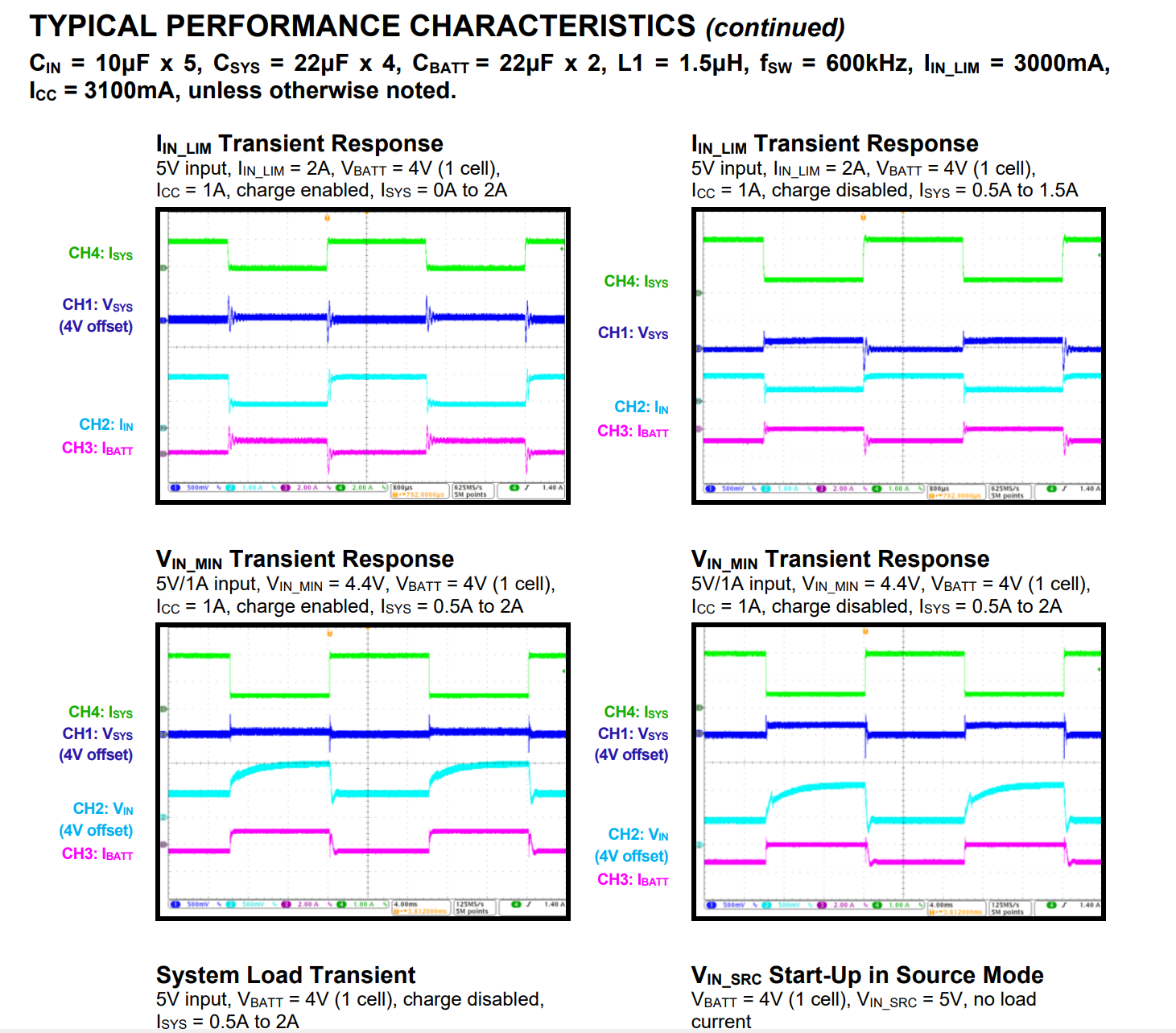

工作条件

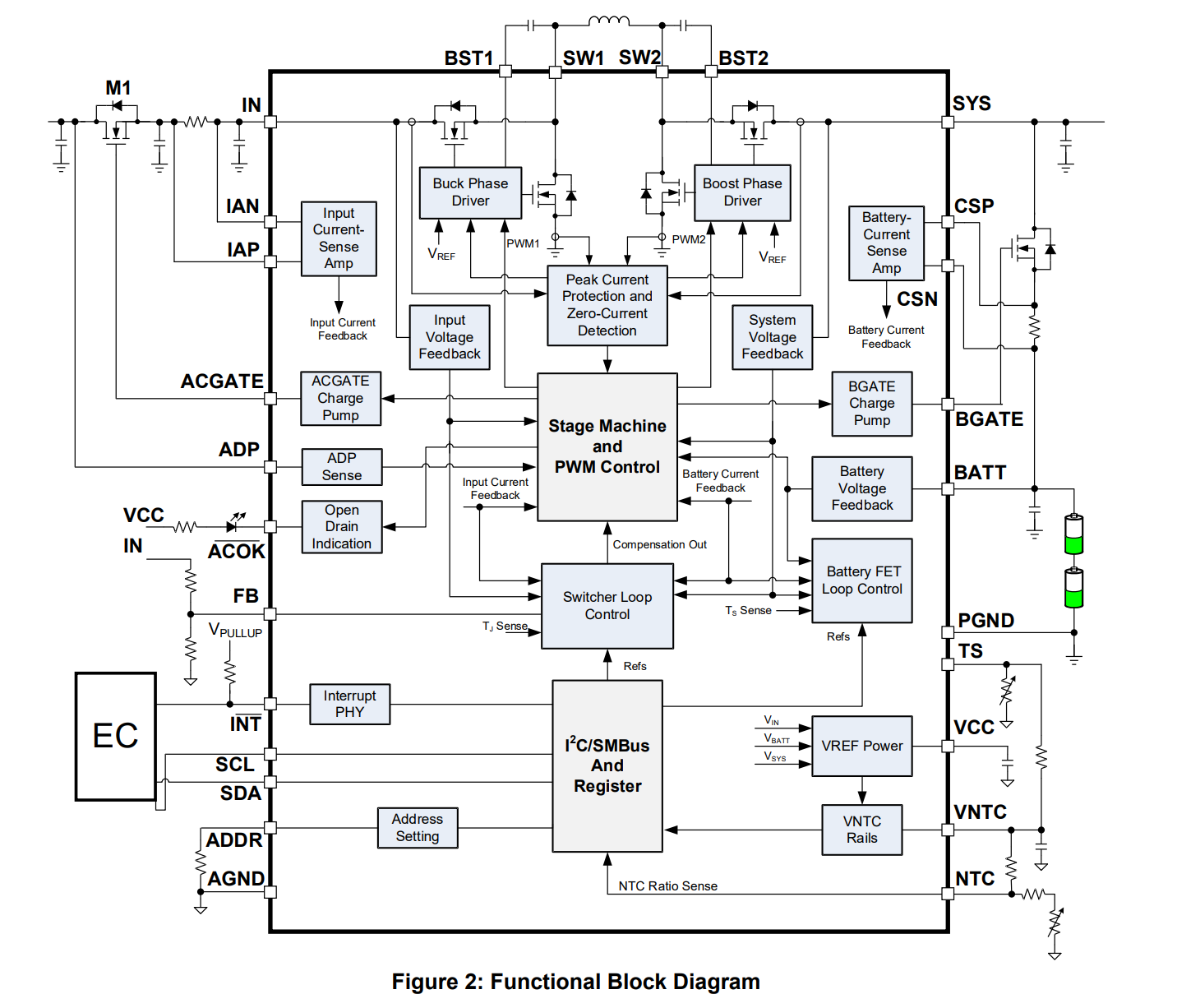

功能框图

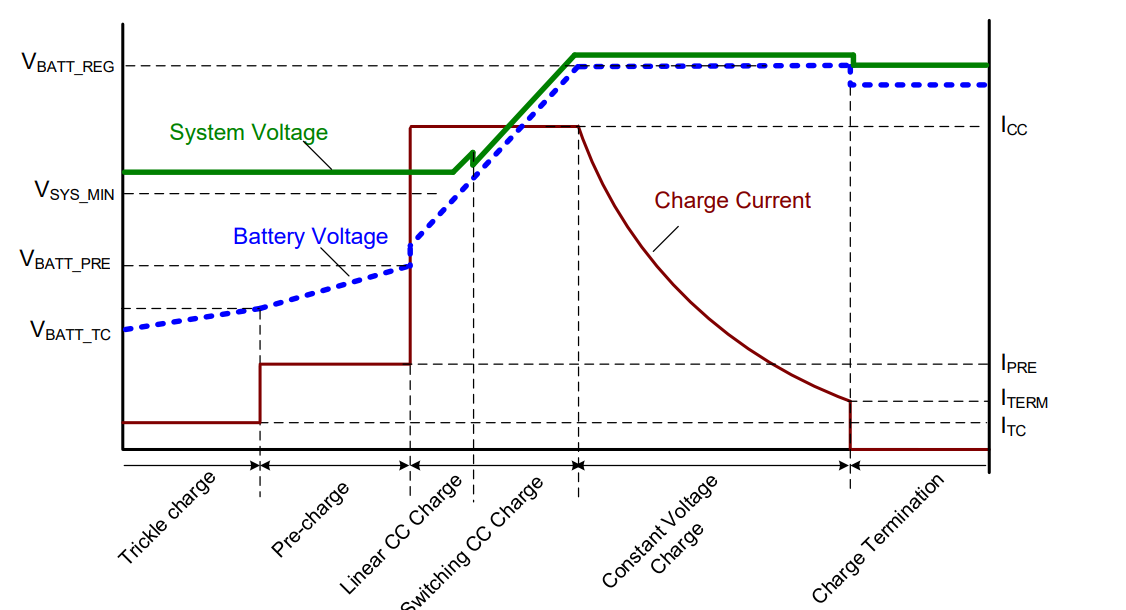

Charge in NVDC Mode

Mode Transition Threshold

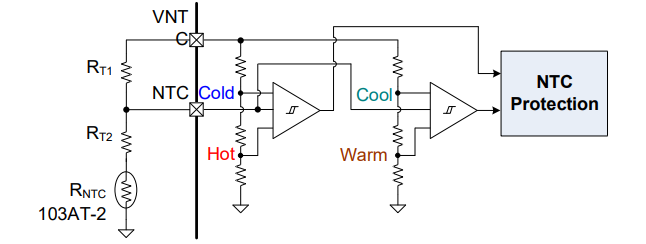

NTC Protection Circuit

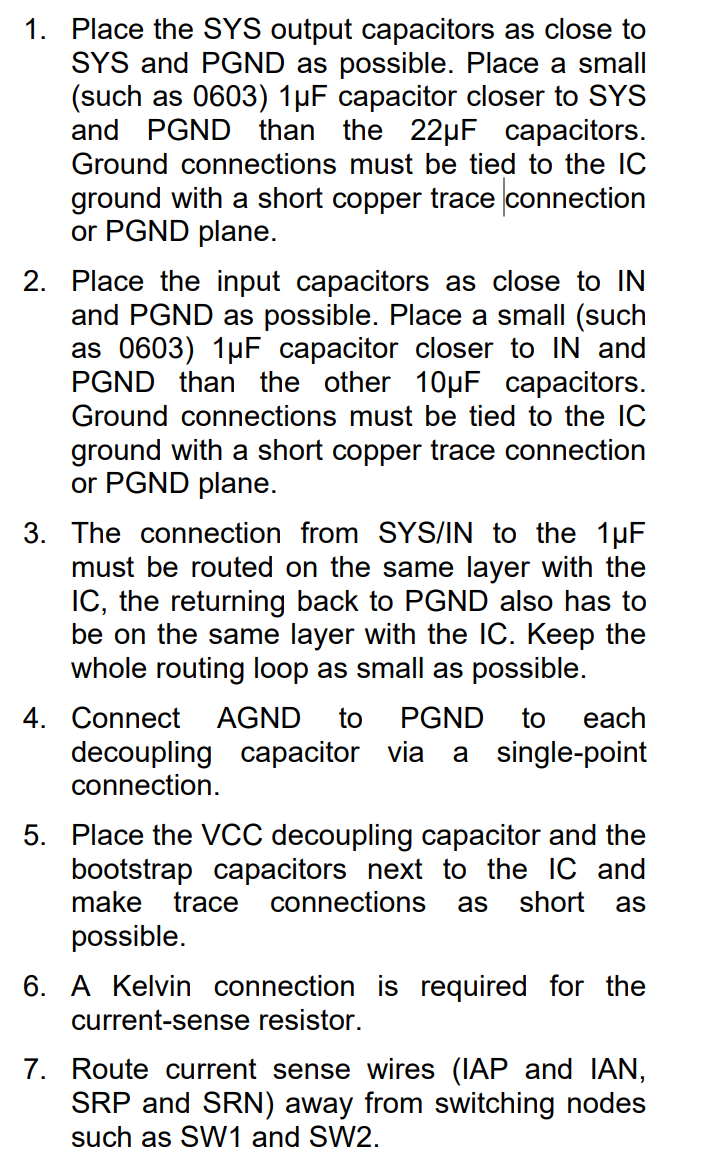

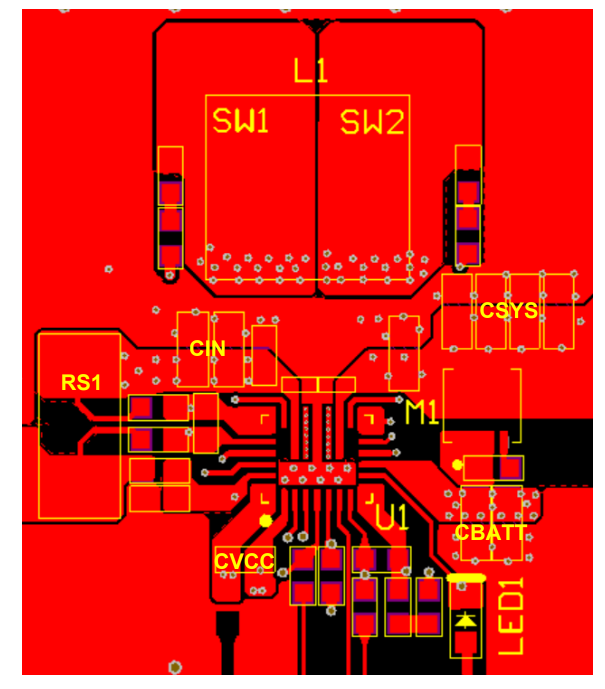

Recommended PCB Layout

封装形式
