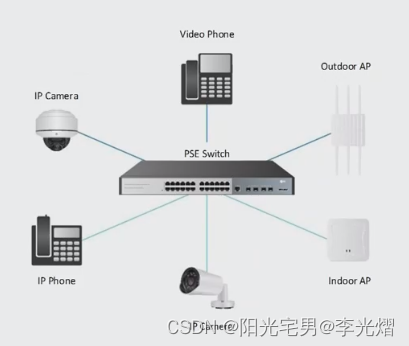

在文章【电源专题】什么是POE？中我们讲到了：PoE（Power over Ethernet）是指通过网线传输电力的一种技术，借助现有以太网口通过网线同时为终端设备（如：IP电话、AP、IP摄像头等）进行数据传输和供电。

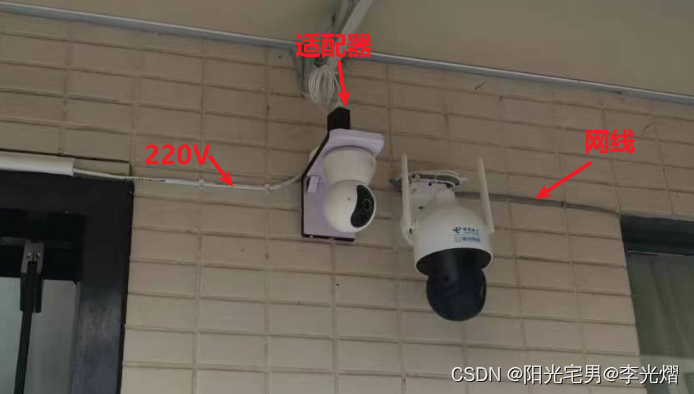

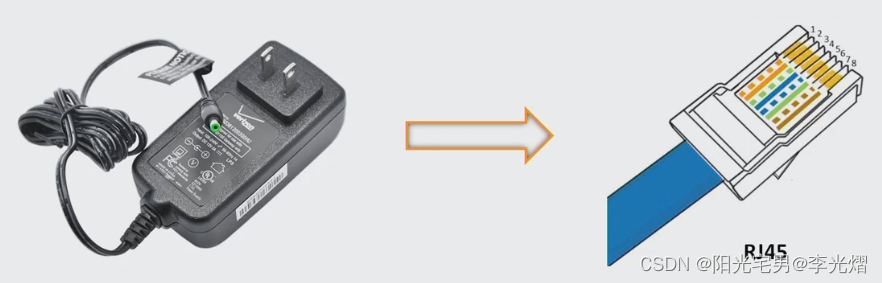

如下所示如果设备支持POE功能，就能将适配器供电直接用网线代替供电。

​

POE供电有很多的优点，如低成本（功率线和电源线统一，降低布线成本）、连接简单、扩展方便（不需要PD周围有市电或接电源适配器）、电源管理方便（不同PD设备使用同一个PSE供电和管理）、全球统一标准（POE协议全球统一）。

POE连接方式

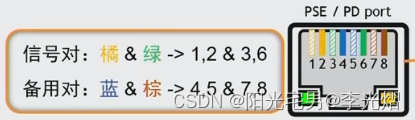

一般来说网线接口有8个接线端子，其中信号对为橘色（1/2）和绿色（3/6），负责数据的传输，备用对为蓝色（4/5）和棕色（7/8）。

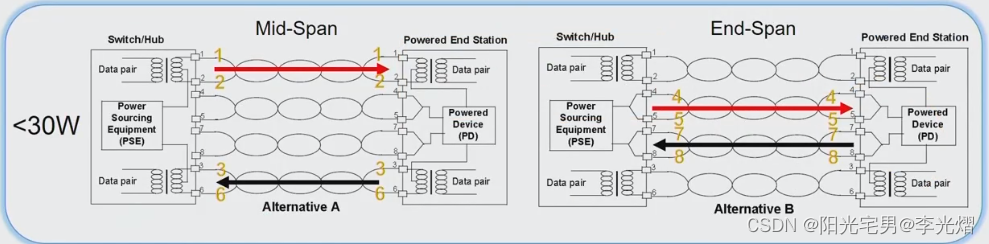

因为有不同的功能双绞线，所以POE功率传输时能通过不同的方式。在功率小于30W时可以有两种方式进行功率传输，其中使用两对信号对传输的叫Mid-Span，使用两对备用对传输的叫End-Span。

​

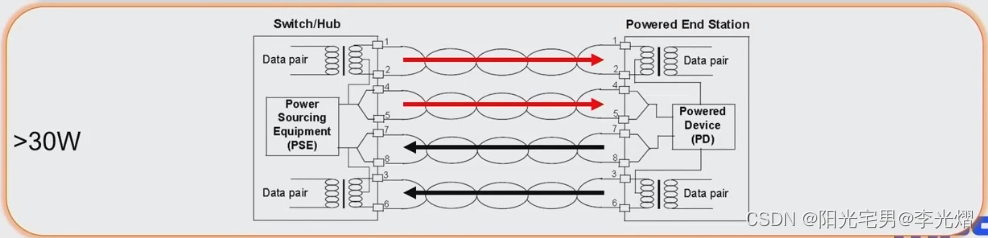

由于网线每股绞线的线径较细，如目前6类线单股线径不到6mm，加上网线的长度导致通流能力有限。因此在传输功能大于30W时，会使用4对绞线进行功率传输，以增加通流能力。

因为POE使用直流供电，所以不管使用以上哪种方式进行连接，都可以通过网络变压器将网线传输的交流信号提取出来。因此信号传输不受POE供电影响。

POE功率等级划分

 当PSE和PD设备通过网线连接后就能直接使用了吗？

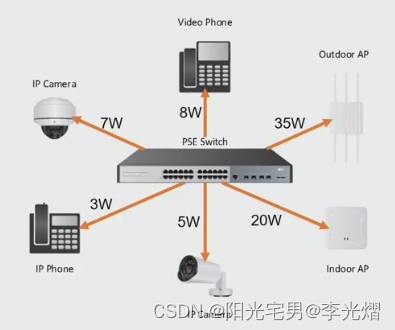

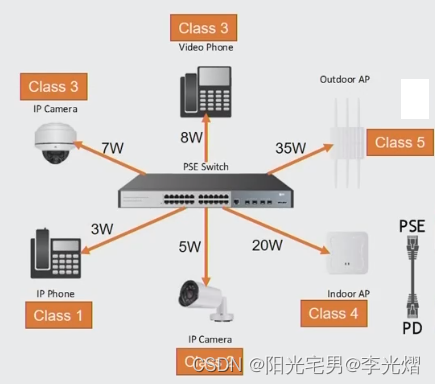

在实际使用中，同一台PSE设备需要给不同的PD设备供电， 而不同的PD设备的功耗是不同的，往往差别较大。如下所示IP Phone只需要几W的功率，而室外AP可能需要几十W功率。

 因为单个PSE输出功率是有限的，在防止PES过载的同时也要连接尽可能多的PD设备。因此我们需要考虑PSE每个端口的功率分配问题。而POE协议正是为了解决这个难点而设计的，POE协议对PSE及PD的功率等级进行了划分。

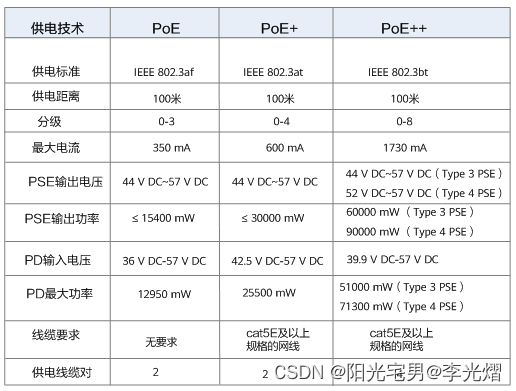

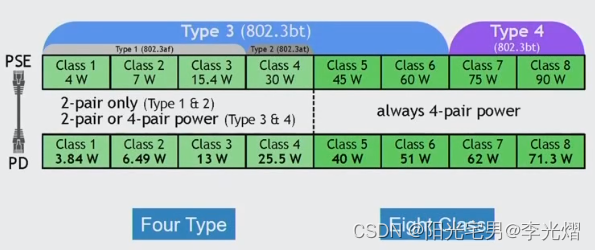

类别1：支持供电标准为IEEE 802.3af的功率等级的Class1~3，PD的最大功率可以到13W，如常见的IP Phone和IP Camera一般属于这个类别。

类别2：支持供电标准为IEEE 802.3at的功率等级的Class4，PD的最大功率能达到25.5W，如常见的Indoor AP一般属于这个等级。

支持802.3bt协议类型的PD则同时包括了类别3和类别4，也向下兼容IEEE 802.3at和IEEE 802.3af协议要求。PD最大功率能达到71W，如室外AP一般需要支持802.3bt协议POE供电。

通过以上的分类，PSE就能对不同的PD设备进行功率等级的划分。根据不同的PD设备，为每个端口提供不同的功率，实现负载连接数量的最大化。

总结：单个PSE输出功率是有限的，在防止PES过载的同时也要连接尽可能多的PD设备。因此PSE能根据不同的PD设备，为每个端口提供不同的功率，从而实现负载连接数量的最大化。
