1、网线水晶头接线顺序图：网线线序图解图文教程

大家好，今天分享一篇来自装机吧官网（zhuangjiba.com）的图文教程。网线线序是什么呢?在生活中我们经常会看到两种网线线序等待分法,有些朋友看到网线眼花缭乱,就询问网线线序,小编给大家整理了两种网线线序图解,想要了解网线线序的朋友就赶紧来瞧瞧吧。

网线线序图解

1、网线线序分为两种，一种是T568A：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕，一种是T568B：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。如果想要了解网线怎么制作的，可以了解一下下面的方法。

2、用压线钳将网线的胶皮减掉长约2cm，然后按图片将线序排列好。

3、将8股线末端剪齐，然后将水晶头有塑料弹片的一端向下，有金属针脚的一端向上，把整齐的8股线插入水晶头，让其紧紧的顶在顶端。

4、最后把水晶头插入8P的槽内，握紧压线钳就OK啦。

网线线序图解就到这里啦，是不是学习了更多的小知识呢？

2、网线水晶头接线顺序图，超详细的网线水晶头接法

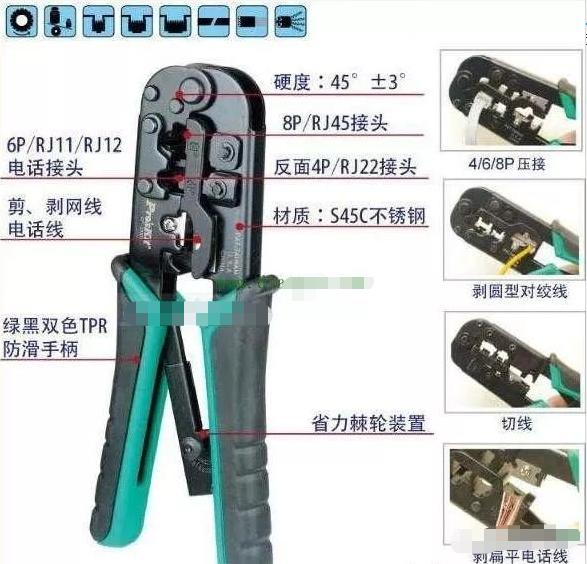

在文章开关，我们首先来介绍一下制作水晶头需要用到的工具——网线钳。这不是多么高科技的东西，价格也不贵，普通用户都能接受，从网上或是线下都能买到。

我们主要用到网线钳的三个功能——剥线、剪线和压制水晶头。其中最后一个功能，是网线钳独有的，也是它的主要功能。在压制水晶头的过程中，只需要用到网线钳，其它的都不需要哦~

压制水晶头，利用的就是水晶头槽这一部分。网线钳一般带有多种规格的槽（大小不同），但压制网线时，我们只需要用到8P槽。

使用时也很简单，将网线插入水晶头后，把水晶头放入槽内，用力按压即可。

水晶头的制作

下面我们来详细说一下网线水晶头的制作方法（共五步）。

第一步、剥

把网线外层绝缘皮剥开，露出里面的彩色绝缘皮——剥线时要注意力度，不要伤害到内层绝缘皮。

第二步、排

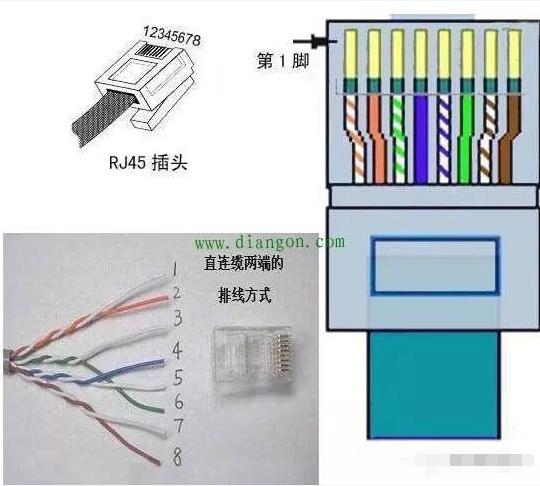

排线是水晶头制作的重头戏，即把网线的线色按照顺序排好。现在的网线都是“双绞线”，就是指里面的细小电线都是两两缠绕在一起的，共有4组，也就是8根。

在这8根线里，有4根线都是白色的，为了在名称上区分它们，我们在它们自身线色的基础上加上与它相绞的线的颜色为它命名。www.diangon.com版权所有。比如和橙色线缠绕在一起的白色线，就叫做“橙白色线”（或者“白橙色线”）；和蓝色线缠绕在一起的白色线，就叫做“蓝白色”（或“白蓝色线”）。

排线顺序有两个标准，分别叫做T568A和T568B——两种排法没有本质上的区别，但是在选择时有规定……敲黑板，这里很重要：

两种接线顺序在选择上有两种选法：交叉线和直通线。交叉线是指同一根网线的两个水晶头分别选用不同接法；直通线是指同一根网线的两个水晶头选用同一种接法。交叉线一般用于同一类设备之间的连接，比如电脑和电脑、路由器和路由器（现在也有支持直通线的设备，但保险起见，还是用交叉线比较好）。直通线用于不同类设备之间的连接，比如电脑和路由器。了解更多相关知识请关注微信公众号“电工电气学习”。

很明显，家庭中更适合直通线。所以，在家庭中，一般所有水晶头都只选用一种排线方法——T568A或T568B任选其一。

T568A的排线顺序为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；

T568B的排线顺序为：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

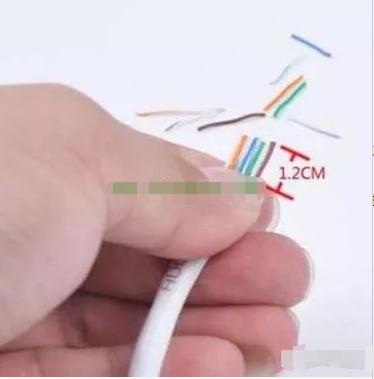

第三步、剪

把网线的顺序排好了，握在手里，捏住、压好——一定要压好，此时你已经分不清这么多白色线原本是和哪条线相绞的了。把线放到网线钳中，剪断。

剪线的目的是把8根网线剪齐，所以，如果一次没剪齐，要再次进行修改——把网线捏紧了再剪有助于增加成功率。

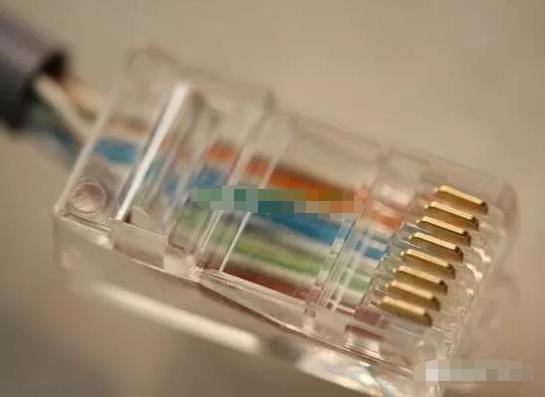

第四步、插

把剪好的网线按顺序插入水晶头——不需要剥掉线皮。在插入水晶头时，要注意两点：

1.应面对水晶头的背面，也就是不带卡槽按压按钮的那一面插入；

2.网线插入水晶头后，应保证网线外绝缘皮有一部分在水晶头内，如果出现内层绝缘皮外露，应再次重复剪线的步骤，把8根小线再剪短一点。

细线外露，不合格

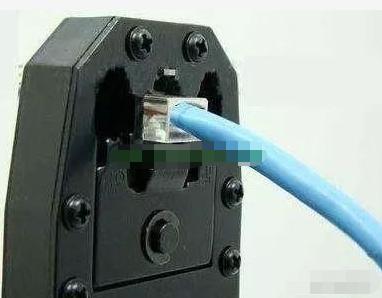

第五步、压

把水晶头放入网线钳8P槽内，用力压紧即可。水晶头压制成功以后，别忘了检测一下。

水晶头测试方法

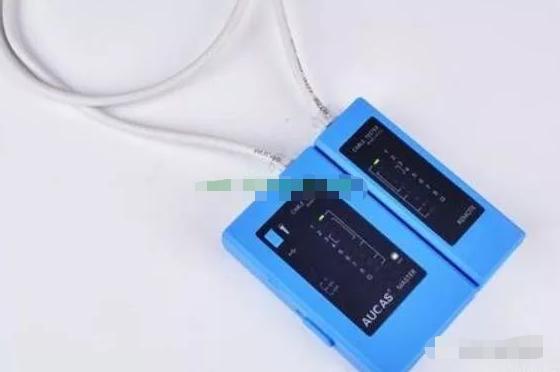

怎么测试水晶头是否接好呢？我们需要用到另一个工具——水晶头测试仪。这东西也不贵，可以在网上直接买套装，网线钳 测试仪 N多个水晶头不过二三十元。

检测方法很简单，测试仪共有两个，把同一根网线的两个水晶头分别插入测试仪内，只要测试仪的8个灯分别亮起，即证明水晶头连接良好。

提醒一点：测试仪只能测试出连接是否正常，检测不出是哪根线出了问题。需要具体知道是哪根线的问题，需要使用更好的仪器。不过普通用户没有必要买了，大不了把水晶头拆了重新装一个。
