1、带通滤波和带阻滤波电路工作原理：带通滤波器的基本概念和应用场景

带通滤波器是一种常见的信号处理器件，它可以过滤掉指定频率范围之外的信号，同时保留在该范围内的信号。带通滤波器被广泛应用于各种领域，如音视频处理、无线通信、雷达信号处理等。

带通滤波器的工作原理是利用特定的电路结构或数字信号处理算法，在滤波器框图中设置一个通带（即允许通过的频率范围）和两个截止频率（即不允许通过的频率范围），以实现对输入信号的筛选和处理。

在具体应用中，带通滤波器通常被用来消除干扰、去除噪声、整形信号波形等操作。例如，在音频处理中，带通滤波器可以对指定音调的音频信号进行放大或减弱，从而实现音乐的优化和效果的调整；在雷达信号处理中，带通滤波器可以将回波信号中非目标部分的信息去除，保留目标的位置和速度等信息，提高雷达系统的性能和精度。

总之，作为一种常见的信号处理器件，带通滤波器在各种领域都有着广泛的应用和重要意义。

2、带通滤波和带阻滤波电路工作原理，一文看懂低通高通

二阶压控低通滤波器

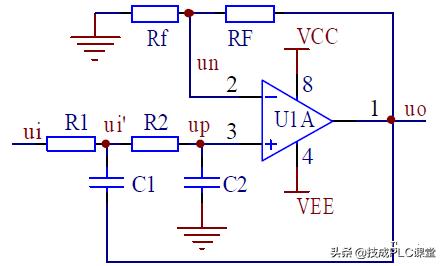

二阶压控低通滤波器电路如图所示，由R1、C1 及R2、C2 分别构成两个一阶低通滤波器，但C1 接输出端，引入电压正反馈，形成压控滤波器。

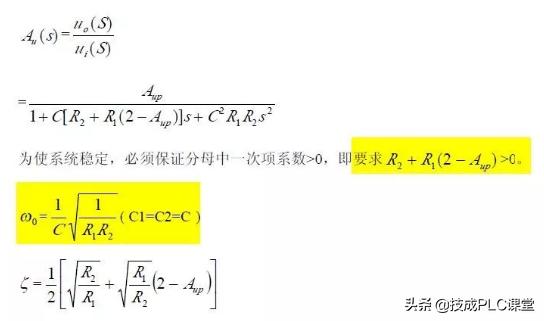

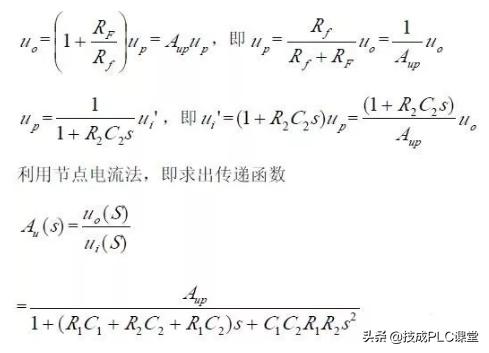

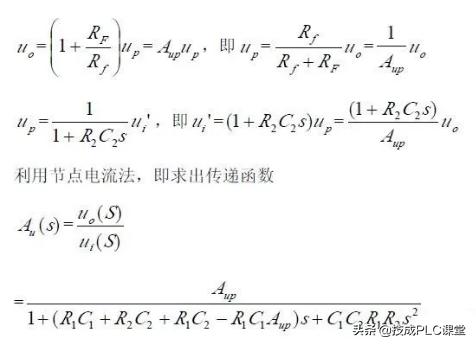

(1) 传递函数

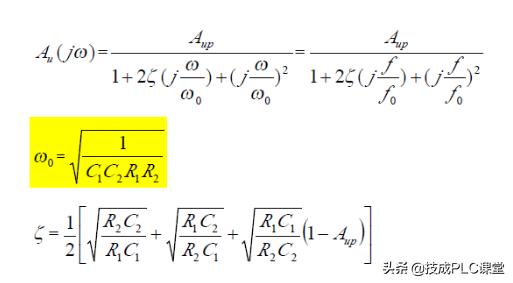

(2) 频率特性

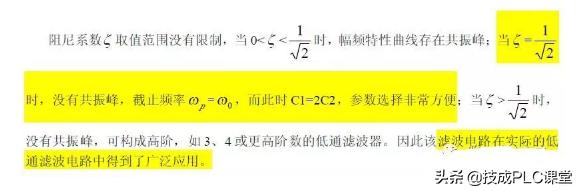

可见该低通滤波器特点是阻尼系数ζ 由电阻R1、R2，C1、C2 的比决定；而固有频率ω0与R1、R2、C1、C2 具体数值有关，即ω0与ζ 独立可调，互不影响。

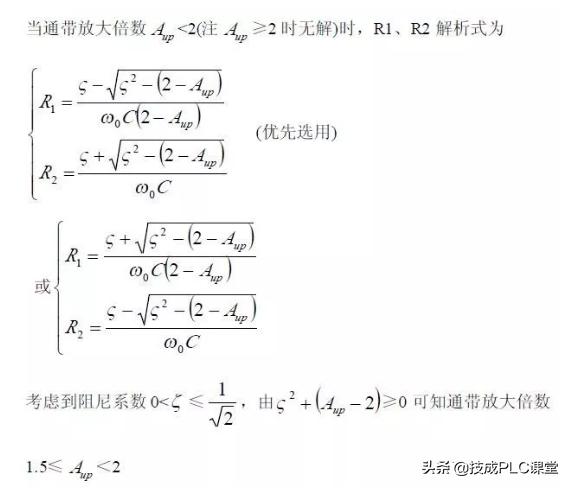

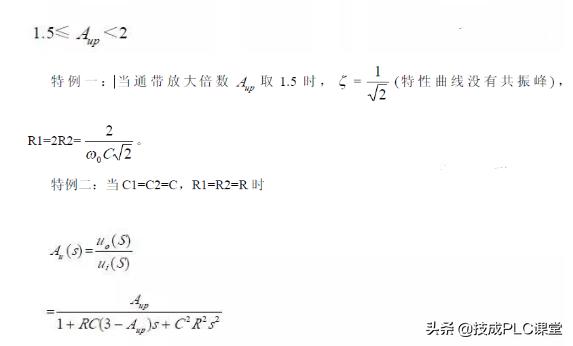

(3) 参数选择

为方便参数匹配，考虑到标称电容种类较少，一般选择C1=C2=C。通过选择不同的R1、R2 满足特定的固有频率ω0 、ζ 。

单位增益二阶压控低通滤波器

对于二阶压控低通滤波器来说，当通带放大倍数Aup =1(单位增益)时，图所示电路变为图所示，其中RF=R1 R2。

(1) 基本关系

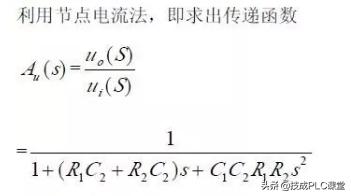

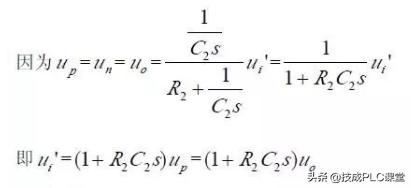

（2）传递函数

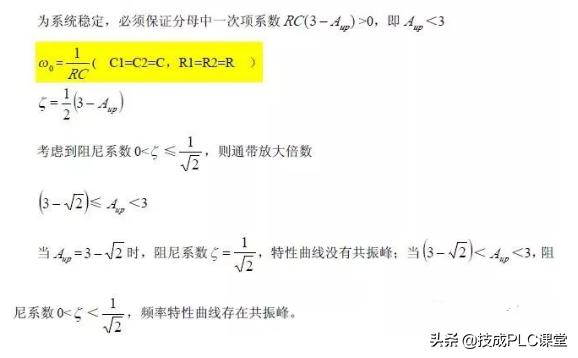

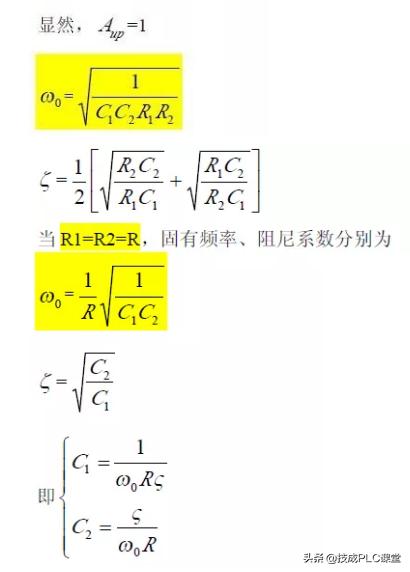

（3）频率特性参数

(4) 参数选择

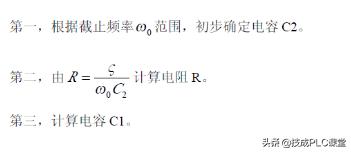

在固有频率ω0 、阻尼系数ζ 已知情况下，设计步骤如下：

二阶低通滤波器

(1) 传递函数

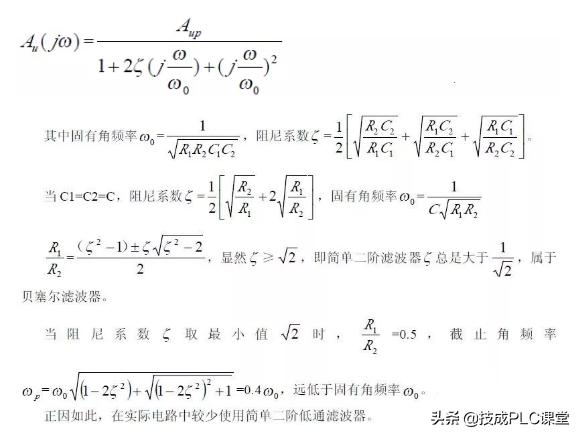

（2) 频率特性

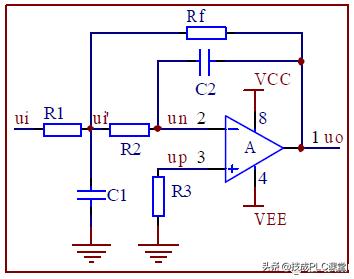

无限增益多路反馈低通滤波器

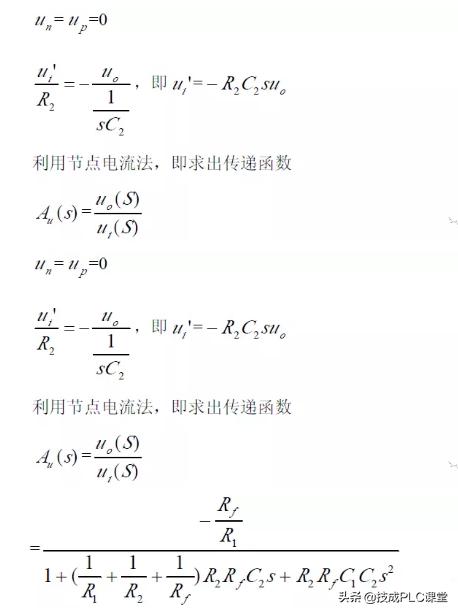

(1) 传递函数

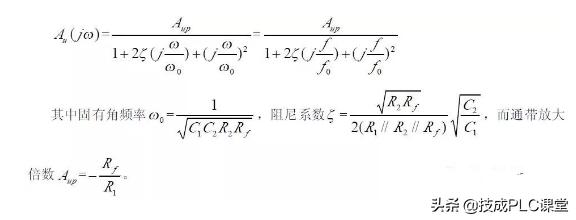

(2) 频率特性

（来源：网络，版权归原作者所有，侵删）
