1、自制2万毫安充电宝：使用3D打印机DIY组装一个20000mah充电宝

DIY充电宝估计最大难度便是外壳这一关，因为各种容量各种规格的锂电池容易买到，各种尺寸规格，各种充放电性能规格充电宝主板也容易买得到，唯独电池和主板组合后的外壳是没办法找到匹配的。但是一旦有了3D打印机，这外壳就可以实现了。

这里使用的是一块IP5328芯片方案的充电宝主板，IP5328的详细参数如下：

然后电池是一块两串7.4v 10000mah的聚合物锂电池，我把电池拆开重新组装成两并3.7v 20000mah。

然后就是最难的3D打印外壳，经过至少3次以上充电宝主板开孔核对以及根据3D打印机公差的适配，经历一周时间才正式把壳子做成。

装上电池和主板如下：

改上盖子如下：

视频加载中...

测试给手机充电功率：

总结：这块主板之前有做过一个三节18650电池并联的版本，特点小巧玲珑，跟一包烟的尺寸差不多，缺点是由于三颗18650电池容量有限，使用18W快充发热较严重，转化率低，所以才改用20000mah电池，经过测试18w快充电池不发热，只有主板发热，且不算太烫手，跟市面上的牌子充电宝发热量相适。

后期可以通过UV打印把电池容量与及有有效容量，输出所支持的快充协议功率等信息打印在外壳上。

最后附上三节18650版本的图：

视频加载中...

2、自制2万毫安充电宝，手机电池不要丢

手上有旧手机电池的不要丢可以制作一个超薄移动电源。

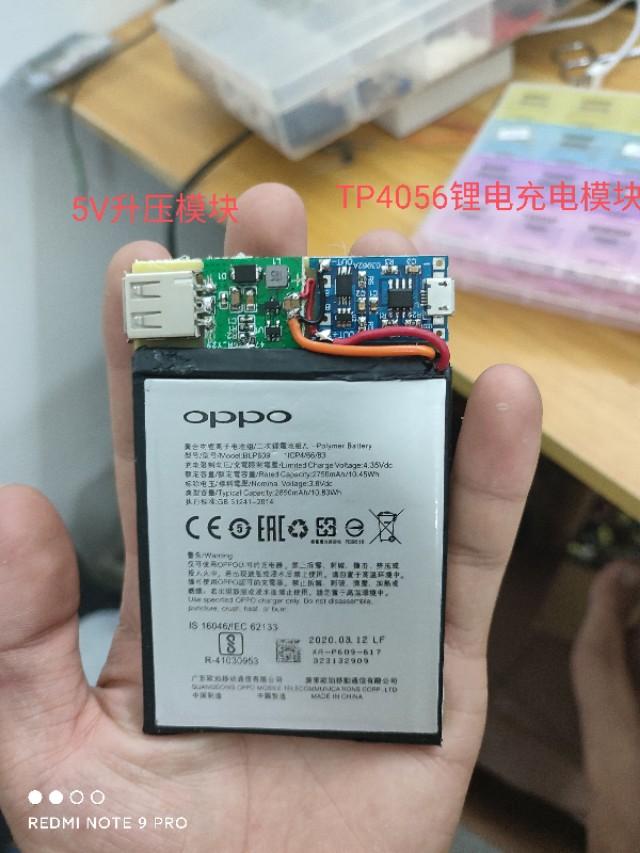

过程很简单的接线。升压方案采用了SLM2169升压主控。支持外置MOS管可以扩大电流。实测给手机充电电流500-600ma。手机电池电量可能会影响充电电流。充满电在测试一次。手上只有2800ma手机电池。能给我的红米NOTE9 pro充电30％就满足了

TP4056某宝一元一块。可以保留手机电池保护板。如果锂电没有保护板就需要带充放电保护的模块

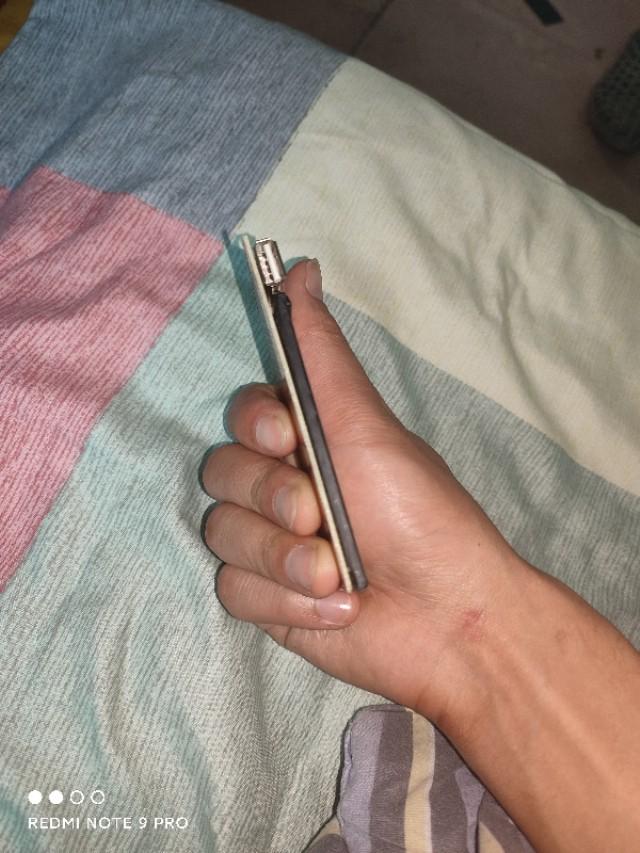

实测厚度6毫米左右。用了一张1.5毫米覆铜板作为底板。固定电池和模块

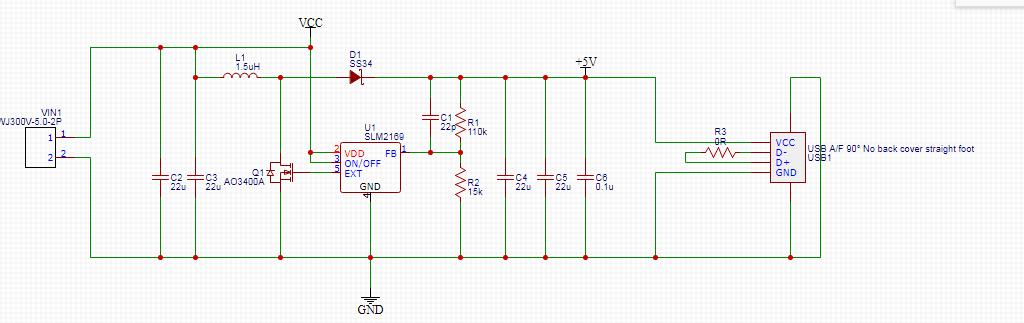

升压模块电路图，实测最大充电电流可以达到5V1.2A。电池内阻越小越好。调节R1或者R2可以设置输出电压。还可以输出12V
