1、建筑施工图纸怎么看：如何快速看懂建筑施工图纸

施工图纸是建筑房屋的依据，是“工程的语言”，它明确规定了要建造一栋什么样的建筑，并且规定了形状、尺寸、做法和技术要求。图纸是建筑的方向，是入行的基础，一定要仔细、认真、全面地看。

建筑施工图纸主要内容

图纸目录、总平面图、设计及施工说明（总说明）、做法表（建筑构造、装修）；节点详图（节点大详图）、平面图、立面图、剖面图、楼梯大样图、门窗表（门窗大样图）、节能设计专篇。

图纸目录：帮助快速找出想要的图纸页面编号

总平面布置图：工程基本概要、建筑工程综合技术经济指标一览表、建筑面积明细表、工程轮廓图、周边地貌情况、道路情况、控制点坐标信息等。

设计及施工说明（总说明）：注明该工程的基本概况、设计依据、施工依据、参照标准、选用材料品种规格、施工做法、施工注意事项等。

做法表（建筑构造、装修）：明确各部位的具体做法，如：防水、地面、墙面、屋面等；外墙装饰做法；室内公共部分做法等。

节点详图：各类细部构造（无法用文字说明表达）做法，如：阳台边梁，腰线，栏杆大样，空调板大样，防水节点，局部造型，二次结构等。明确了构件的具体做法和尺寸、配筋情况。

平面图：直观表示建筑物楼层平面布局、尺寸、建筑面积、各房间功能分区、文字索引标注、门窗位置、楼层标高（局部升降板）等。

识图中要有清醒的认识，对楼层的变化及结构的变化要做到心中有数。

立面图：直观的外立面效果图，标高尺寸：层高、窗台高；局部大样索引标注；外墙标注法；门窗选材柱等。

剖面图：内部构造、楼梯间标高、梯间隔墙、梯间门窗、节点标注、标高变化、升降板、二次构件等。一般住宅都是梯间位置才有剖面图。

楼梯大样图：楼梯放大的详图，由于在平面图中不能细致的标出各种尺寸，要单独放大进行标示：墙厚、扶手厚度、踏步宽高、平台板标高、中间休息平台标高、梯间隔墙、门、及各种洞口尺寸标注、送风井、前室面积等。

门窗表（门窗大样图）：统计出的门窗规格型号及数量；门窗选材；门窗详细尺寸；门窗标高等。

节能设计专篇：设计的依据、概况、各种计算参数及分析；保温的范围等。

常用建筑施工图纸符号

常用建筑材料图例：

常用建筑构造图类：

给排水工程图例：

常用电气设备文字符号：

建筑常用构件代号大全：

专业图纸代号大全：

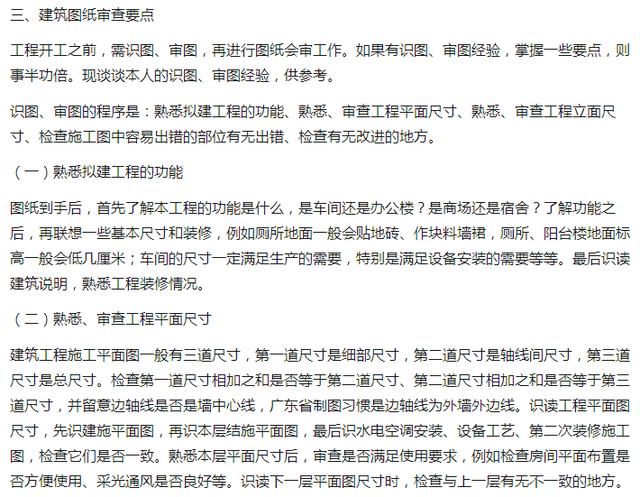

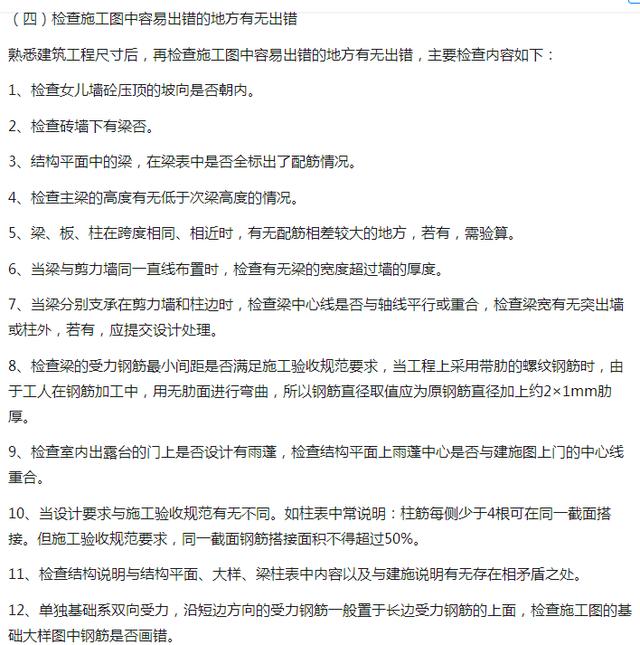

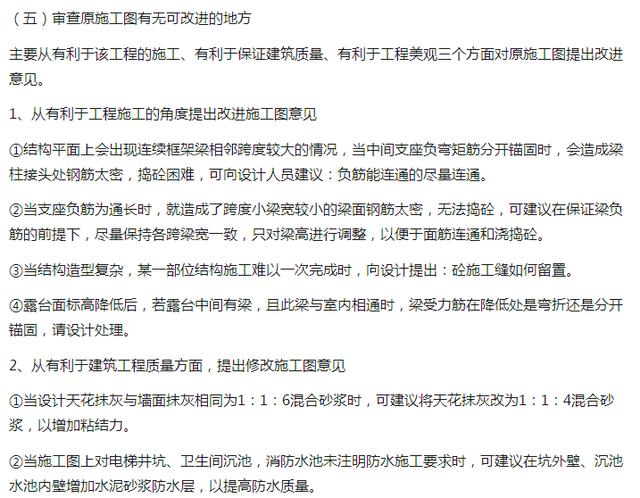

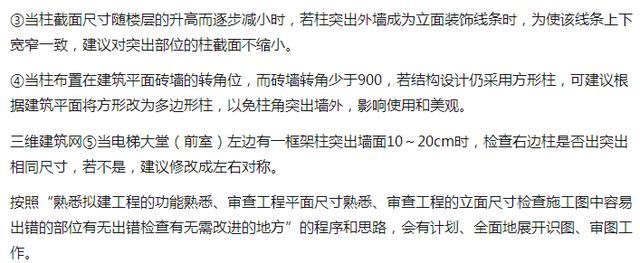

看图口诀

1、从上往下看，从左往右看

2、由里往外看，由大往小看，由粗往细看

3、图样说明对照看，建施结合看，设备图纸参照看

4、先看全局性基本图，后看局部性详图

建筑图纸一定要仔细、认真的看。图纸出了一点差错将直接影响施工。

复杂的线条、图例符号

1、复杂的符号含义

2、尺寸与标高

3、索引和详图符号

4、引出线

5、图纸折断符号

6、对称的符号

7、坡度的符号

8、连接的符号

9、指北针

实战看图

建筑施工图是表示房屋总体布局、建筑外形、内部布置以及细节构造、内外装修、施工要求等图样。

1、总平面图

2、平面图和常用图例

3、剖面图

4、详图

电子档图纸

现在为了方便，都采用电子档的建筑图纸传输和阅览，其中格式就有DWG、DXF、PDF、DWF、JPG等多种格式；版本更是多，高版本在低版本Auto CAD中打不开，可以采用CAD免费转换器、批量的将Auto CAD图纸转换成指定格式、版本。

2、建筑施工图纸怎么看，教你一招看懂建筑施工图纸

学习CAD有一段时间了，却看不懂建筑施工图纸怎么办？我们知道在CAD图纸中，有很多种不同的符号，比如电气符号，钢筋符号等等，我们想要看懂相关施工图纸，必须先要了解这些符号所表达的意思，同时学会识图。本篇给大家分享一组建筑视图符号详解，以及建筑施工图纸查看方法。

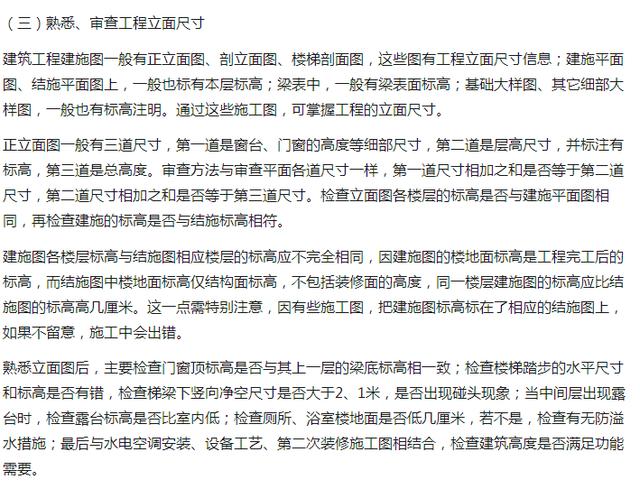

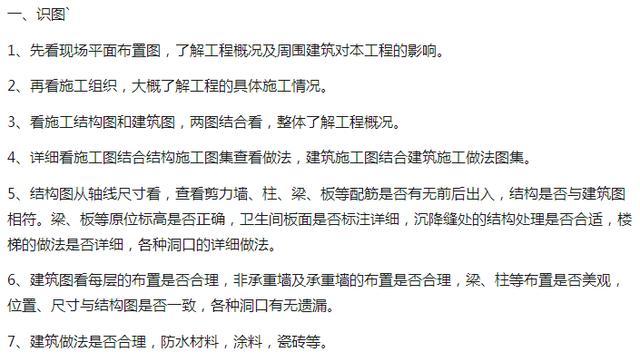

3种方法教你看懂建筑施工图纸

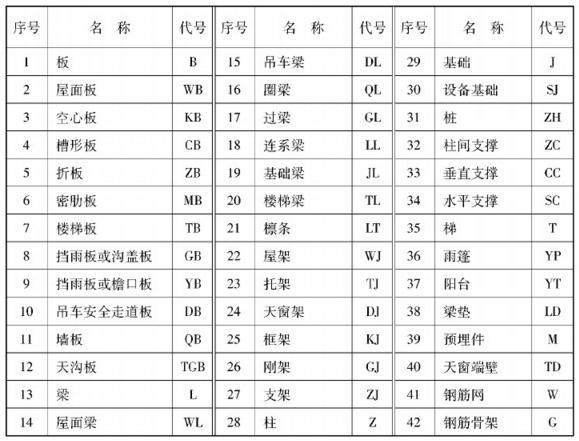

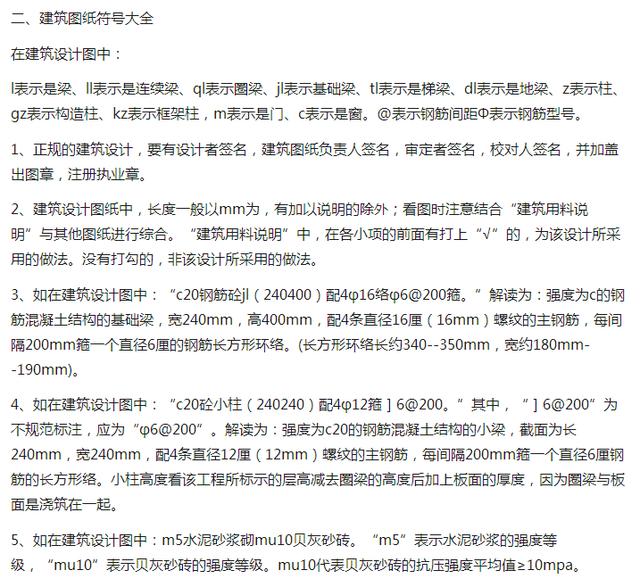

1 板 B

2 屋面板 WB

3 空心板 KB

4 槽行板 CB

5 折板 ZB

6 密肋板 MB

7 楼梯板 TB

8 盖板或沟盖板 GB

9 挡雨板或檐口板 YB

10 吊车安全走道板 DB

11 墙板 QB

12 天沟板 TGB

13 梁 L

14 屋面梁 WL

15 吊车梁 DL

16 单轨吊 DDL

17 轨道连接 DGL

18 车挡 CD

19 圈梁 QL

20 过梁 GL

21 连系梁 LL

22 基础梁 JL

23 楼梯梁 TL

24 框架梁 KL

25 框支梁 KZL

26 屋面框架梁 WKL

27 檩条 LT

28 屋架 WJ

29 托架 TJ

30 天窗架 CJ

31 框架 KJ

32 刚架 GJ

33 支架 ZJ

34 柱 Z

35 框架柱 KZ

36 构造柱 GZ

37 承台 CT

38 设备基础 SJ

39 桩 ZH

40 挡土墙 DQ

41 地沟 DG

42 柱间支撑 DC

43 垂直支撑 ZC

44 水平支撑 SC

45 梯 T

46 雨篷 YP

47 阳台 YT

48 梁垫 LD

49 预埋件 M

50 天窗端壁 TD

51 钢筋网 W

52 钢筋骨架 G

53 基础 J

54 暗柱 AZ

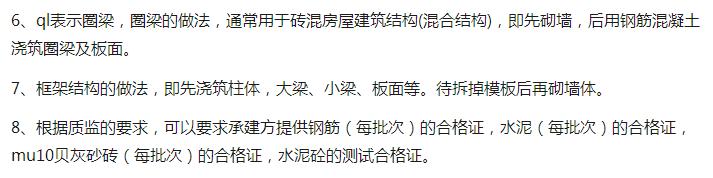

建筑识图符号详解

1常用结构构件代号

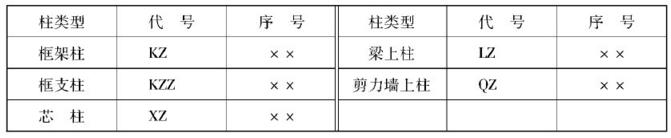

2柱编号

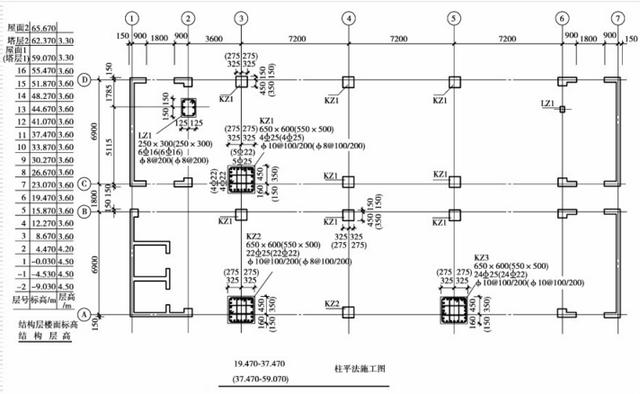

3柱平法施工图截面注写方式示例

4钢筋混凝土独立基础详图

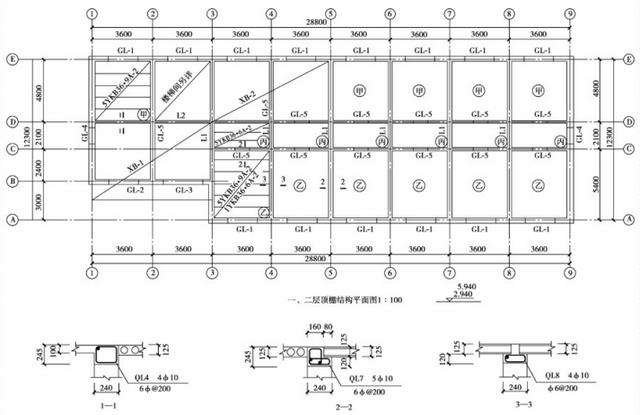

5结构布置平面图与详图

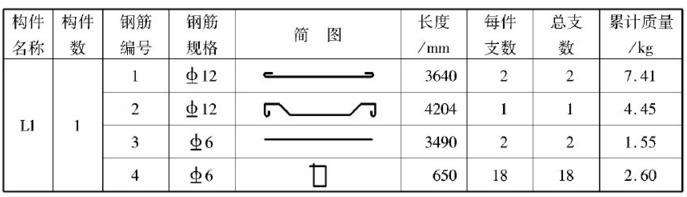

6钢筋表

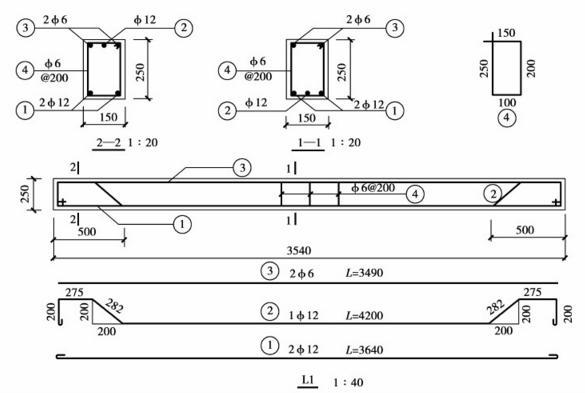

7钢筋混凝土梁结构详图

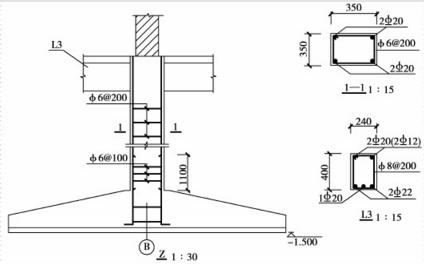

8钢筋混凝土柱结构详图

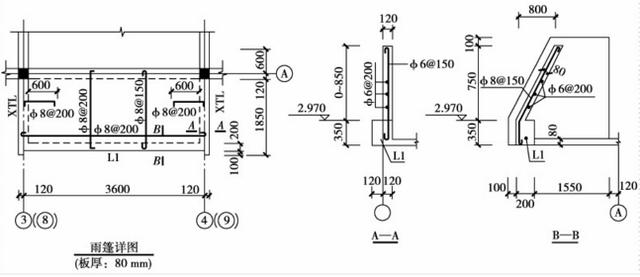

9钢筋混凝土雨棚板结构详图

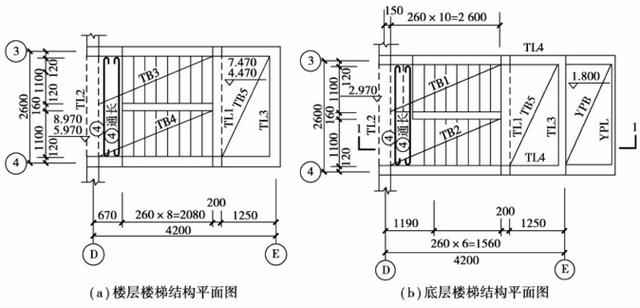

10楼梯结构平面图

11定位轴线划分

练习：看过以上的内容，看看你是否可以看懂下面的建筑施工图纸

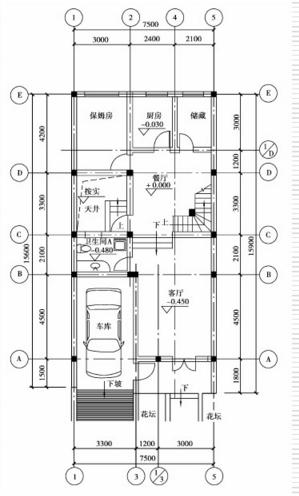

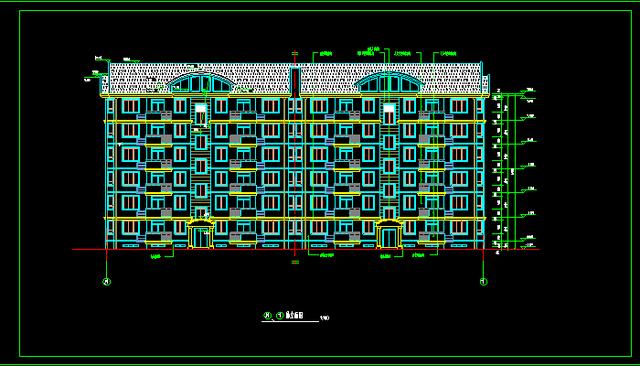

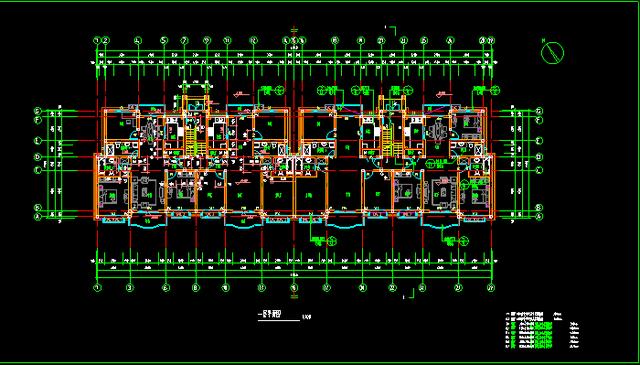

多层住宅施工图：原图纸包含了4整套小区住宅施工图，包含其正面侧面，各层施工图一下图纸为其中一套住房施工图图纸格式均为dwg格式，下面是图纸部分预览。图纸来源：迅捷CAD图库。
