1、光纤安装需要哪些设备:宽带施工流程详解,深入了解光交接箱、光纤布放

很多朋友提到关于宽带施工会用到那些设备,今天我们来一起看下。

一、光交接箱

1、光交接箱规格

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

光交换机正视图

常用规格:

72、144、288、432、576芯(2)底座:288-144芯光交、(15(+-2)cm,有外斜坡);

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

2、光交接箱安装流程

第一步:选址

第二步:底座的光缆管及预埋底框布置

第三步:混凝土底座的安装

第四步:交接箱体的安装

第五步:布放托盘

第六步:储存管理预置尾纤

第七步:外缆引入

第八步:外缆与尾纤熔接

第九步:开通路由。

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

3、基座浇筑和接地

室外落地式免跳接光缆交接箱的安装与固定主要由引上管和接地棒的敷设、水泥墩的浇注、敷设内导管、箱体的安装等工作。

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

采用的16mm2以上铜线接地

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

接地体用2根(异侧);并用40×4接地扁钢与接地体焊接打入地下

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

4、光交接箱内部注意要点

光纤安装需要哪些设备,深入了解光交接箱、光纤布放光纤安装需要哪些设备,深入了解光交接箱、光纤布放

5、光交接箱施工要点

(1)、光交接箱箱体必须安放平整、固定牢靠;

(2)、接地可靠,做好防腐、防锈、防酸处理;光交接箱地线统一用16mm*2的规格型号,铜鼻需用螺丝固定。(3)、光交接箱底座瓷砖必须做到整齐规范;

(4)、光缆进线必须按照从左往右的顺序固定;加强芯从螺丝中心点起留10-15MM,胶带统一黑色,长短度一致;如遇不够固定,统一使用黑色扎带绑扎统一水平面,整齐一致,剪口朝内,剪平;

(5)、配线光缆在熔纤配线一体化模块中按照从下往上,从左往右的顺序进行熔纤施工;

(6)、过渡束管在熔纤配线一体化模块内不允许盘留超过半圈;过渡束管需弧度一致,所有的光纤过渡束管一起绑扎整齐;

(7)、光缆交接箱的光缆进线孔必须用防火泥封堵,封堵必须平整;做好光缆交接箱防水防尘,光缆挂牌挂在底座内 ;

(8)、熔纤配线一体化模块(熔纤盘)内,光纤过渡束管在熔纤配线一体化模块内必须用塑料小扎带固定

(9)、光交施工完毕,需清理施工现场、光交内卫生;防尘帽必须盖齐,颜色一致;

(10)、光交施工完毕后,光交面板标签必须在三天之内贴好,增补的成端位置必须在施工完毕后在面板标签注明位置;

(11)、光缆测试纤芯衰耗必须符合标准,不符合的必须当场整改、修复,必须进行对纤以保证光缆成端的正确性;

(12)、光交接箱中所开的光缆进线孔必须用防火泥进行封堵;

(13)、光缆余线不得盘放在光交接箱下面,必须抽回人(手)孔盘好后靠边固定(摆放);

二、光分纤箱及通道

1、光分箱选址

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

n户内安装要求箱/框底部距地面高度宜为1.2m~2.5m;n户外安装要求箱/框底部距地面高度宜为2.8m~3.2m;n竖井中安装要求箱/框底部距地面高度宜为1.0m~1.5m,具体结合现场情况。

光分箱墙体及位置选择

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

直熔型光纤分纤箱用于一级分光模式下楼道、弱电井等场所,主要用于光缆和入户蝶形光缆的熔接,箱体具备光缆、蝶形光缆固定装置及光纤盘纤位置,可堆叠熔纤盘,箱体容量为24、48芯。安装地点需根据设计文件施工,一般在楼宇内尽量选择物业设备间、车库、楼道、竖井、走廊等合适地点安装。

2、光分箱进线光缆

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

3、光分箱进线光缆盘纤保护

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

4、光分箱进线光缆箱内布置

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

5、光分路箱园区光缆进线

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

6、光分路箱园区光缆进线

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

7、光分路箱尾纤走线工艺

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

8 光分路箱内部编码和安放顺序

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

三、光缆布放

1、管道光缆要求

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

人井内光缆敷设

管道光缆根据接入需要按设计要求进行中间人孔预留。

光缆在人孔内需悬挂光缆标示牌,标明光缆的规格程式、用途等具体要求用红色软管保护。

光纤安装需要哪些设备,深入了解光交接箱、光纤布放光纤安装需要哪些设备,深入了解光交接箱、光纤布放

2、架空和墙壁光缆要求

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

3、楼道布线

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

v光分路箱应选择靠近垂直管道、方便维护的位置安装。

v为方便后续布线,光分路箱应安装在中间楼层。

v垂直管道位置首选靠近用户家门的平台,次选休息平台。垂直管道敷设完毕后,应修补好楼板孔洞,粉刷受污染墙面。

v垂直管道首选PVC管,每层加装一个过路盒;次选塑料线槽。

v水平管道首选波纹管,次选单孔PVC管和塑料线槽,慎用楼道明线钉固方式。

4、楼道垂直管道敷设

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

5、跨越水平横向管道的方法:软式保护管跨越法

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

a、适合于采用Ø32多孔管,又需要跨越横向管道情况。

b、多孔管在上方伸出楼板5~10cm左右,下方多孔管敷设到横向管道位置,约2.65m左右;上下多孔管之间不安装过路盒,本层蝶形光缆直接分歧到水平管道,其它楼层的蝶形光缆跨越横向管道,适当留有余长,并用保护管保护。

6、引上和入局光缆布放

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

跨越水平横向管道的方法

四、光缆接头盒

光缆接头盒除了常见的二进二出,也有三进三出和四进四出的接头盒。

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

2、接头盒的使用

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

五、标签与吊牌

光纤安装需要哪些设备,深入了解光交接箱、光纤布放光纤安装需要哪些设备,深入了解光交接箱、光纤布放

标签与吊牌制作注意事项:

1、对城区居民点有门牌号需在点位命名中标明号段。如:德阳旌阳区海棠巷海棠巷15号-20号居民点。

2、设备命名中只能出现“栋”,不能写为幢及其他:不要出现特殊符号, 如“”,只有门牌号无小区名称要明确到xx号小区;如出现“宿舍”、“家属区”设备命名则不需要再加小区。

3、设备安装位置不能描述为1楼半,需规范为1楼至2楼楼梯间

4、标签、吊牌内容包含:工程名称、本端位 置、对端位置及端口占用信息

最新弱电资料更新—弱电报价之451定额(4月21日)

2、光纤安装需要哪些设备,5大光纤系列产品安装指南

在介绍了各种光纤类型和工具后,我们将把这些全部汇总起来,从安装光纤的每个步骤开始,介绍其不同的安装过程,特别突出其中需要注意的细节。光纤安装始终是一个精细活,本期我们仅仅是安装的基础介绍,完善的过程更需要经常的锻炼。

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

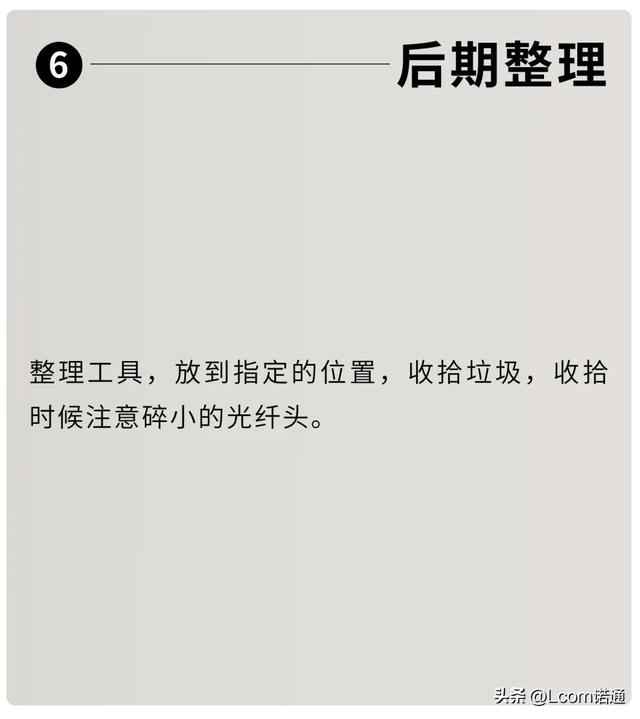

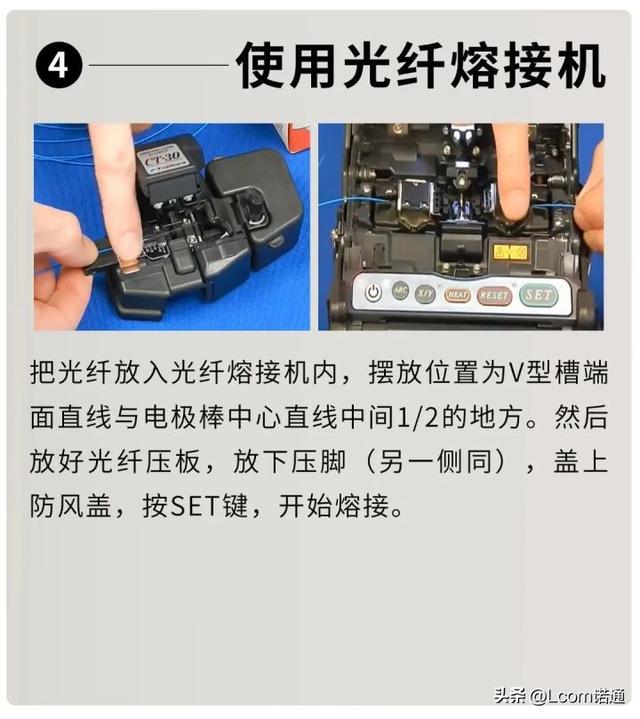

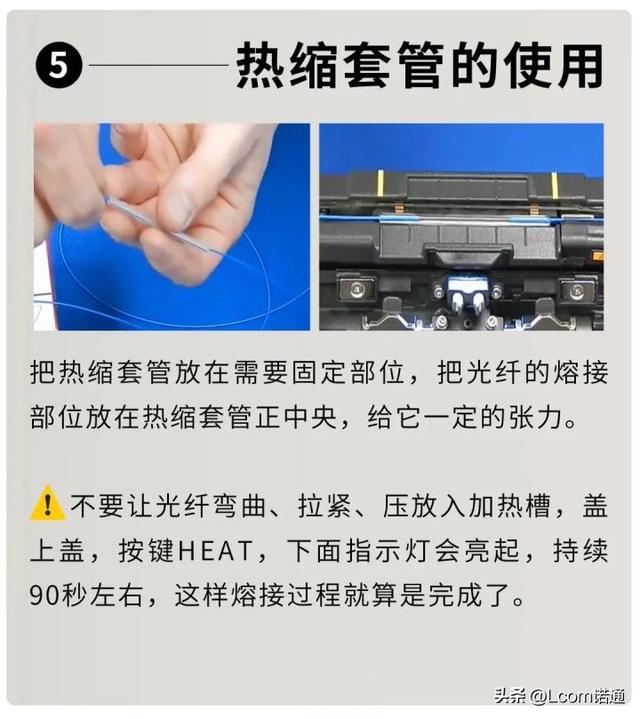

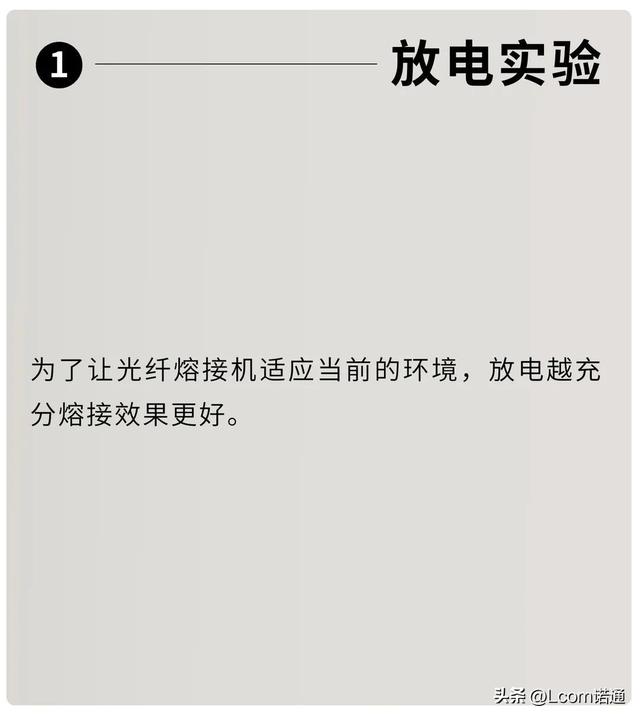

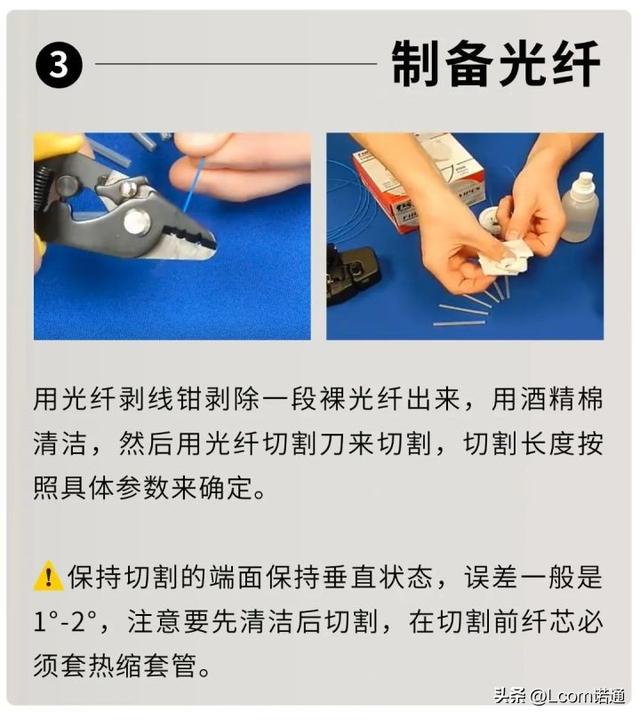

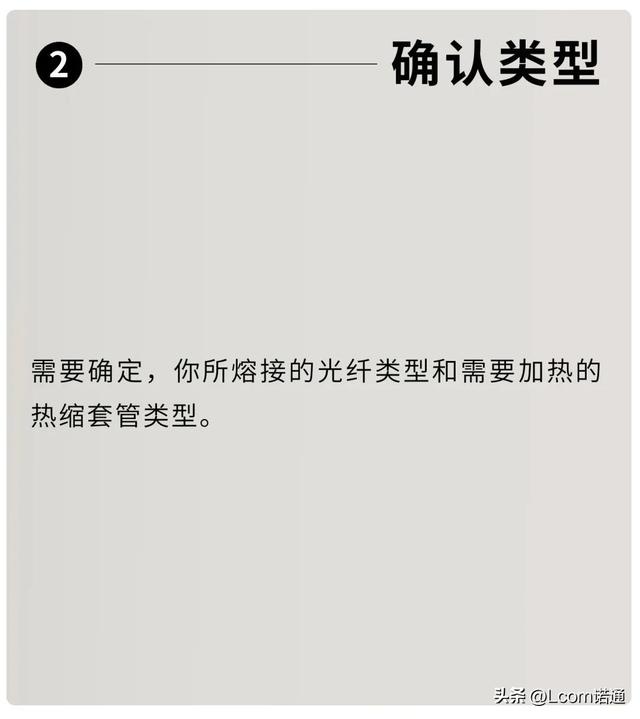

光缆熔接是一项细致的工作,特别在端面制备、熔接、盘纤等环节,要求操作者仔细观察,周密考虑,操作规范。

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

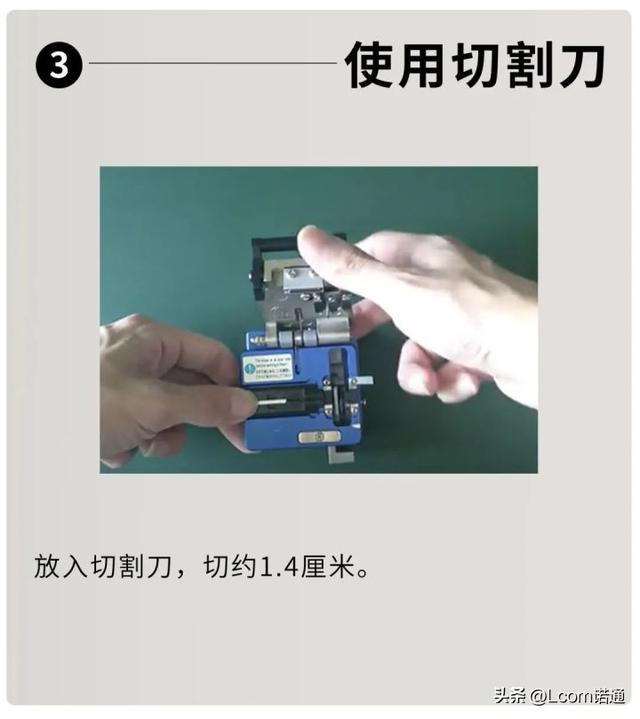

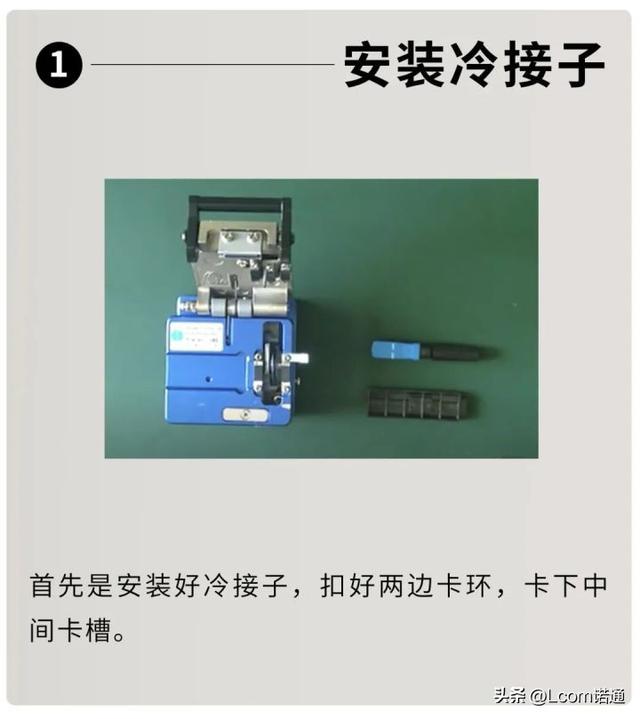

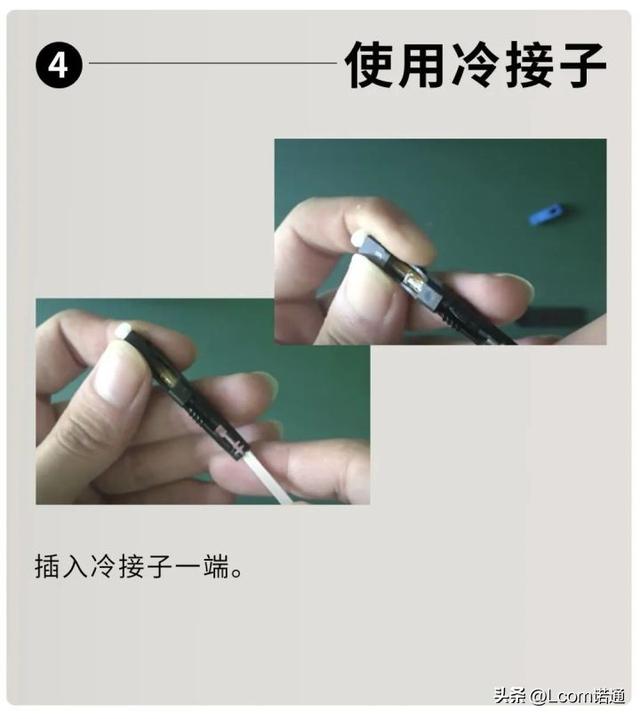

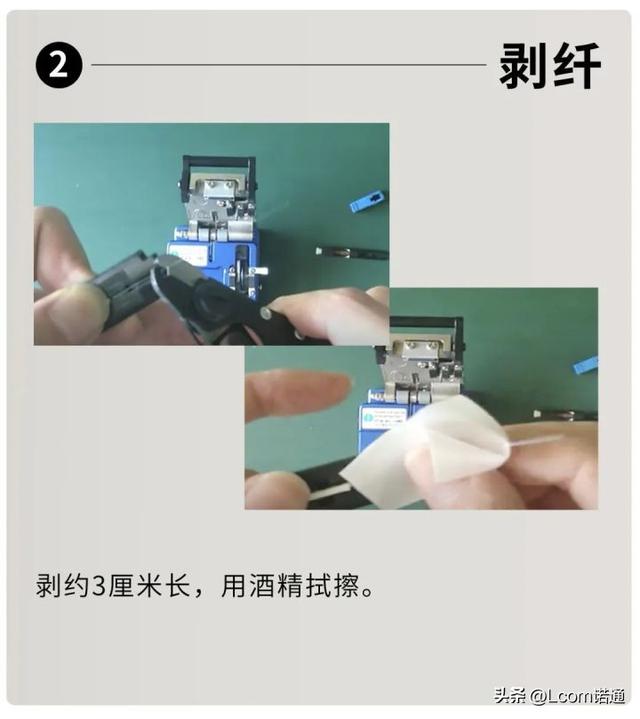

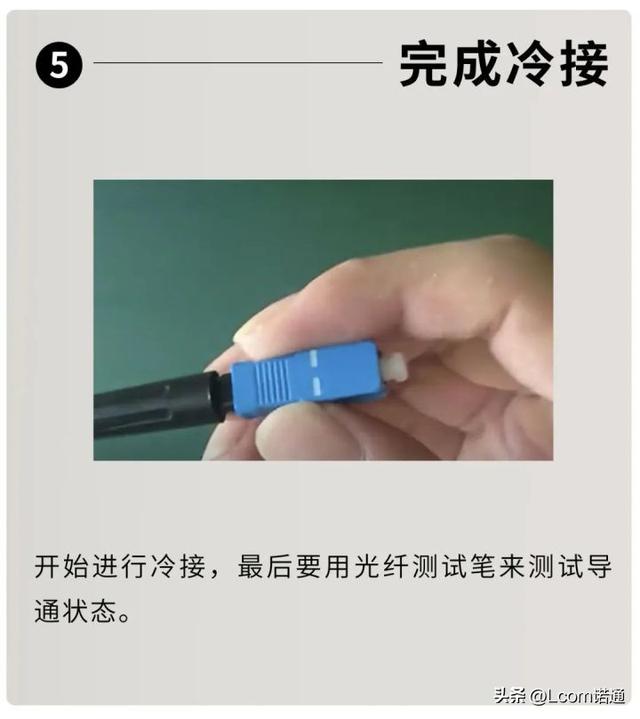

光纤冷接,是用光纤冷接子对接两根尾纤,它内部的主要部件就是一个精密的v型槽,在两根尾纤拨纤之后利用冷接子来实现两根尾纤的对接。它操作起来更简单快速,比用熔接机熔节省时间。

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

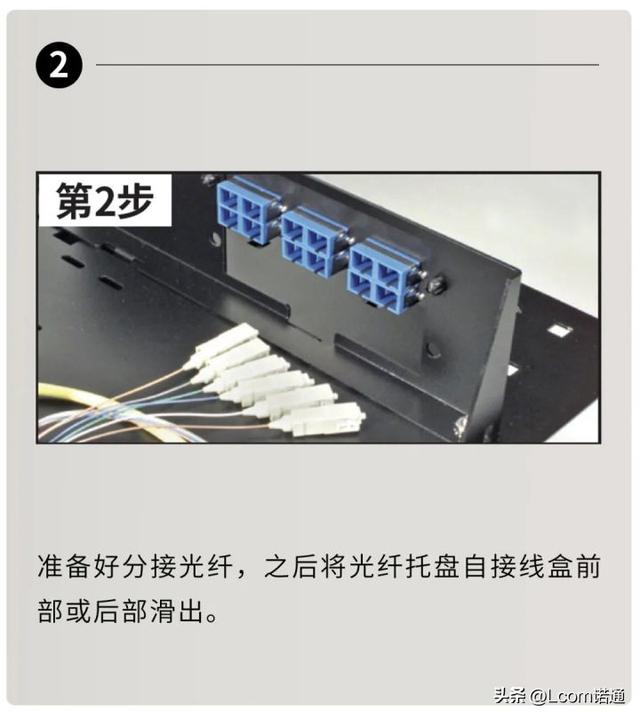

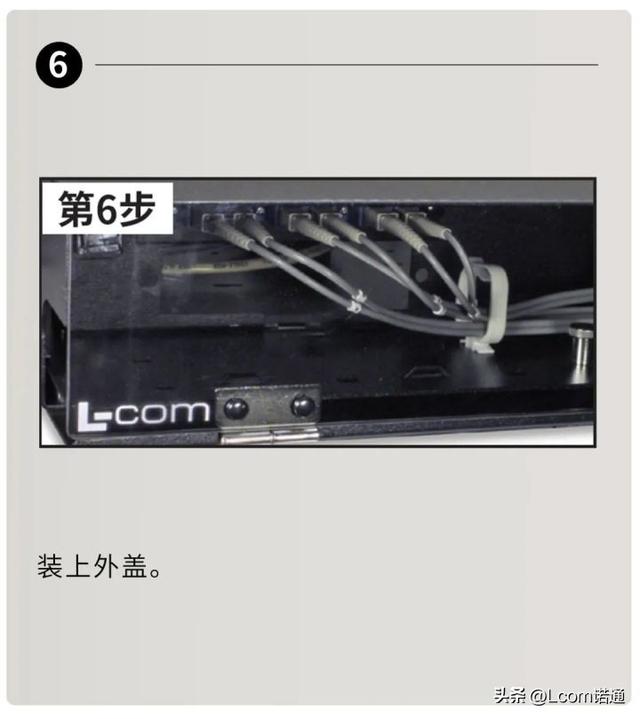

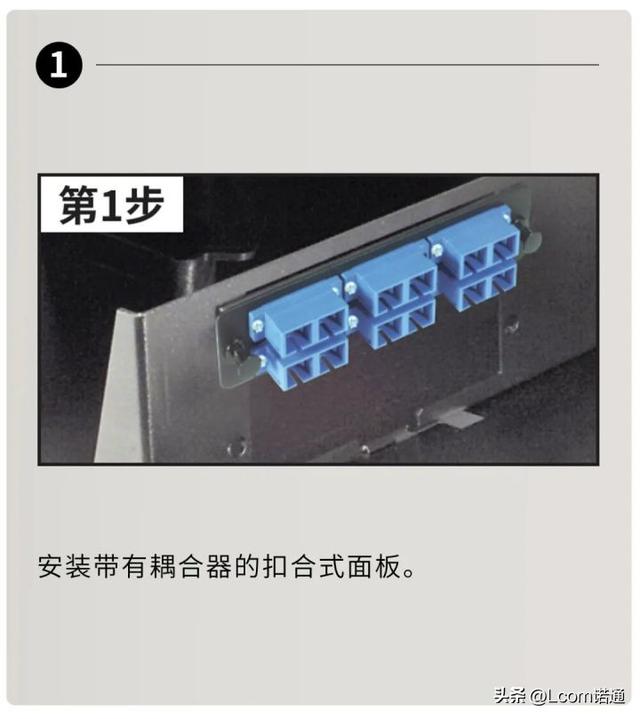

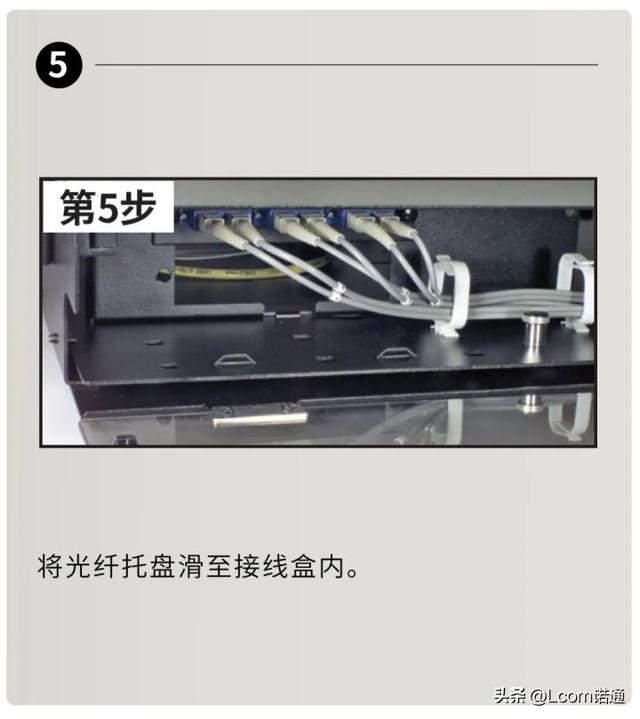

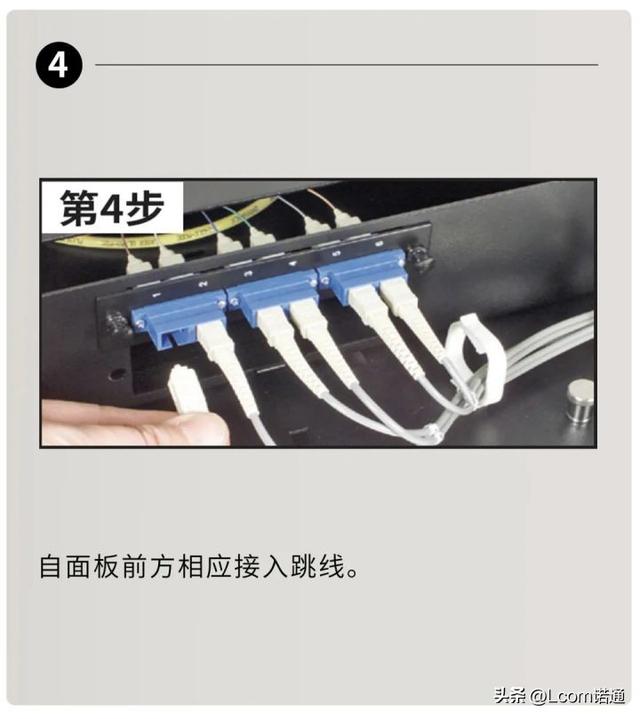

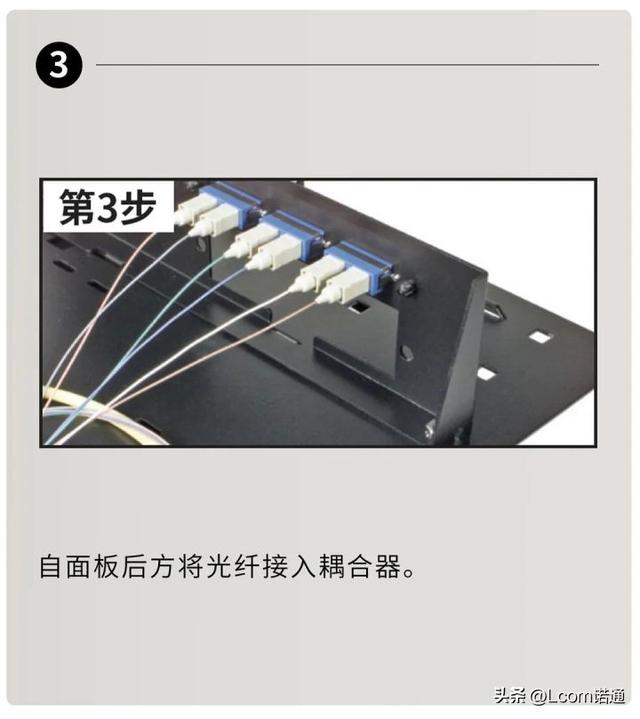

光纤接线盒作为光纤连接的重要组成部分,起着稳固传输和方便理线的作用,本文将围绕常规的光纤接线盒,分步骤配图介绍其具体的安装方式。

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

光纤收发器是一种灵活,经济且高效的解决方案,因为它可以利用现有的布线基础设施,将电信号转换为光信号来延长传输距离。光纤收发器的安装一般分为两种,单对连接或成对连接。

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

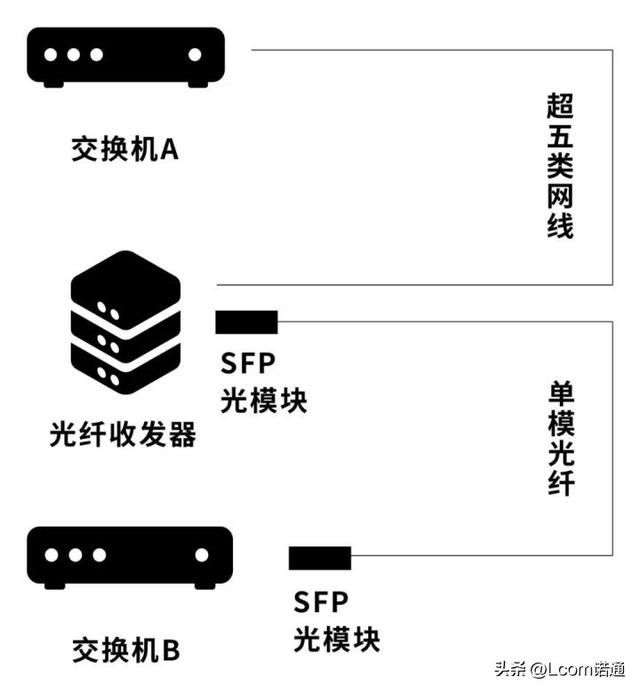

1、单独连接

带有1个SFP口和1个RJ45口的光纤收发器是用来连接两个以太网交换机,其中,光纤收发器上的SFP口是用来与交换机A上的SFP口相连,RJ45端口是用来与交换机B上的电口相连。

→连接方法如下:

(1)使用UTP线缆(Cat5以上的网线)将交换机B的RJ45端口与光纤收发器上的电口相连。

(2)将SFP光模块插入光纤收发器上SFP口,然后将另一个SFP光模块插入交换机A的SFP口。

(3)再将光纤跳线插入光纤收发器和交换机A上的SFP光模块中。

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

2、成对连接

通常使用一对光纤收发器将两个基于铜缆布线的网络设备连接在一起,以延长传输距离。这也是在网络中使用光纤收发器的常见方案。

→连接方法如下:

(1)使用UTP线缆(Cat5以上网线)将交换机A的电口与左边光纤收发器的RJ45端口相连。

(2)将一个SFP光模块插入左边光纤收发器的SFP口中,然后将另一个SFP光模块插入右边光纤收发器的SFP口中。

(3)使用光纤跳线连接两个光纤收发器。

(4)使用UTP线缆将右边光纤收发器的RJ45口与交换机B的电口相连。

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

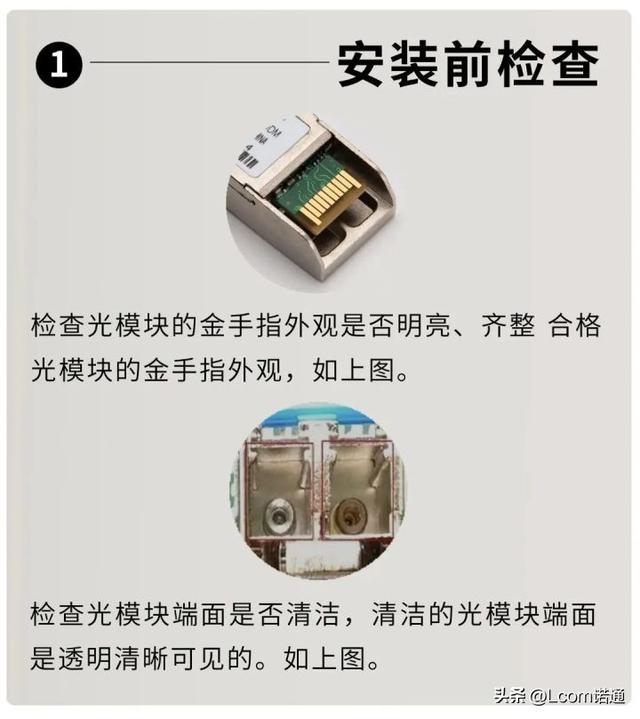

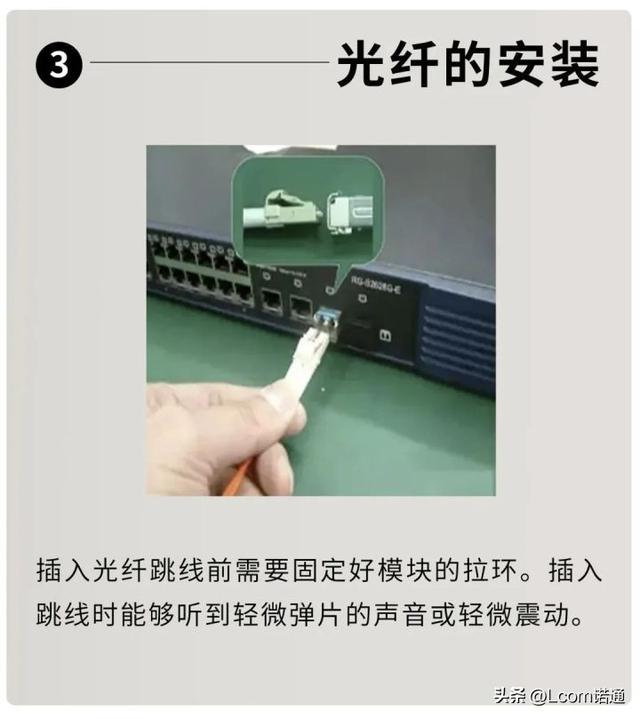

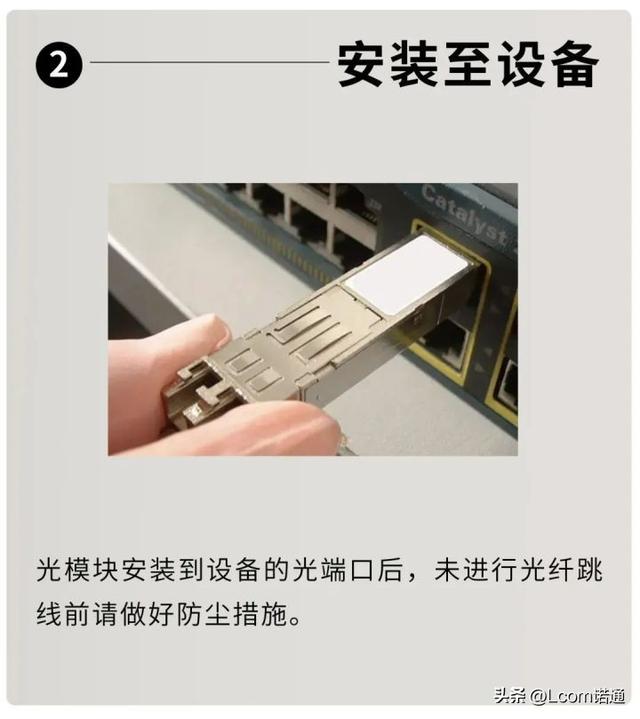

在光纤传输中,光模块的使用频率也很高,光模块使用方法不当会导致光模块性能受损,所以在其安装过程也很需要耐心,我们将进行如下步骤的分析。

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

光纤安装需要哪些设备,深入了解光交接箱、光纤布放

光纤安装需要哪些设备,深入了解光交接箱、光纤布放
