声明

本文是学习GB-T 18674-2018 渔用绳索通用技术条件. 而整理的学习笔记,分享出来希望更多人受益,如果存在侵权请及时联系我们

1 范围

本标准规定了渔用绳索的术语和定义、分类与标记、要求、试验方法、检验规则、标志、标签、包装、运

输和贮存。

本标准适用于下列渔用绳索：

— — 公称直径为4 mm～72mm 的三股聚酰胺捻绳、公称直径为10 mm～72 mm
的四股聚酰胺捻

绳、公称直径为12 mm～72 mm 的八股和十二股聚酰胺编绳；

— 公称直径为4 mm～72 mm 的三股聚乙烯捻绳、公称直径为10 mm～72 mm
的四股聚乙烯

捻绳；

— 公 称 直 径 为 4 mm～72mm 的三股聚丙烯捻绳、公称直径为10 mm～72 mm
的四股聚丙烯捻

绳、公称直径为12 mm～72mm 的八股和十二股聚丙烯编绳；

— — 公称直径为4 mm～72mm 的三股高强度聚丙烯复丝捻绳、公称直径为10
mm～72 mm 的 四

股高强度聚丙烯复丝捻绳；

公称直径为4 mm～72 mm
的三股和四股聚丙烯-聚乙烯的混合聚烯烃捻绳、公称直径为

6 mm～72 mm 的八股和十二股聚丙烯与聚乙烯的混合聚烯烃编绳；

— 公 称 直 径 为 4 mm～72mm 的三股聚酯捻绳、公称直径为6 mm～72 mm
的四股聚酯捻绳、公

称直径为12 mm～72 mm 的八股和十二股聚酯编绳；

— — 公称直径为6 mm～72mm
的八股和十二股的超高分子量聚乙烯编绳、公称直径为20 mm~

72 mm 的超高分子量聚乙烯复编绳。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB/T 8834 纤维绳索 有关物理和机械性能的测定(GB/T 8834—2016,ISO
2307:2005,IDT)

GB/T 21328 纤维绳索 通用要求(GB/T 21328—2007,ISO 9554:1991,IDT)

ISO1968 纤维绳索和绳索制品 词汇(Fibre ropes and cordage—Vocabulary)

3 术语和定义

ISO1968 界定的以及下列术语和定义适用于本文件。

3.1

护 套 cover jacket

在绳芯外部编织的复编层或其他保护层。

注：复编层对绳索强力无显著贡献。

4 分类与标记

4.1 分类

4.1.1 按使用的原材料或性能不同分为：

GB/T 18674—2018

— 聚酰胺渔用绳索；

— 聚乙烯渔用绳索；

——聚丙烯渔用绳索；

——高强度聚丙烯复丝渔用绳索；

——聚丙烯-聚乙烯的混合聚烯烃渔用绳索；

——聚酯渔用绳索；

— 超高分子量聚乙烯渔用绳索。

4.1.2 按捻绳、编绳或复编绳的结构不同分为：

—A 型：三股捻绳(见图1);

——B 型：四股捻绳(见图2);

—L 型：八股编绳(见图3);

—T 型：十二股编绳(见图4);

—C 型：带护套的绳(也俗称复编绳)(见图5)。

图 1 A 型：三股捻绳

图 2 B 型：四股捻绳

GB/T 18674—2018

图 3 L 型：八股编绳

图 4 T 型：十二股编绳

a) 单芯带护套的绳

b) 多芯带护套的绳

图 5 C 型：带护套的绳

4.2 标记

渔用绳索标记的表示方法如下：

GB/T 18674—2018

表 1 原材料代号

材料名称

聚酰胺

聚乙烯

聚丙烯

高强度聚丙烯复丝

聚丙烯-聚乙烯

混合聚烯烃

聚酯

超高分子量聚乙烯

材料代号

PA

PE

PP

PP3

PP-PE

PET

UHMWPE

表 2 结构类型代号

结构类型

三股捻绳

四股捻绳

复编绳

八股编绳

十二股编绳

结构类型代号

A

B

C

L

T

示例 1:公称直径为18 mm 的三股聚乙烯捻绳标记为：A- 18-PE GB/T
18674。

示例2: 公称直径为30 mm 的八股高强度聚丙烯复丝编绳标记为：L-30-PP3
GB/T 18674。

示例3: 公称直径为24 mm 的超高分子量聚乙烯复编绳标记为：C-24-UHMWPE
GB/T 18674。

5 要求

5.1 通用要求

除有特殊约定外，渔用绳索的结构、制造、捻距、交货长度偏差应符合GB/T
21328 的规定。

5.2 物理性能

5.2.1 聚酰胺渔用绳索

A 型和 B 型聚酰胺渔用绳索的物理性能应符合表3的规定，L 型和T
型聚酰胺渔用绳索的物理性

能应符合表4的规定，表3和表4中未包含产品的技术指标参考附录 A。

表 3 A 型和 B 型聚酰胺渔用绳索物理性能

公称

直径“

mm

线密度

最低断裂强力bh,d

kN

名义

ktex

偏差

%

A型

B型

优等品

一等品

合格品

优等品

一等品

合格品

4

9.87

±10

3.75

3.45

3.10

4.5

12.5

4.50

4.15

3.70

5

15.4

5.60

5.20

4.60

6

22.2

8.00

7.40

6.60

8

39.5

14.0

12.0

11.5

9

50.0

17.0

15.5

14.0

10

61.7

±8

21.2

19.6

17.5

19.0

17.5

15.6

12

88.8

30.0

27.8

24.8

28.0

26.0

23.0

14

121

40.0

37.0

33.0

35.5

32.8

29.0

GB/T 18674—2018

表3(续)

公称

直径

mm

线密度

最低断裂强力b.e.d

kN

名义

ktex

偏差

%

A型

B型

优等品

一等品

合格品

优等品

一等品

合格品

16

158

±5

50.0

46.0

41.0

47.5

44.0

39.0

18

200

63.0

58.0

52.0

56.0

51.5

46.0

20

247

80.0

74.0

66.0

71.0

65.5

58.5

22

299

95.0

88.0

78.5

85.0

78.5

70.0

24

355

112

104

92.5

100

92.5

82.5

26

417

125

115

103

118

109

97.5

28

484

150

138

124

132

122

109

30

555

170

157

140

150

138

124

32

632

190

175

156

170

157

140

36

800

236

218

195

212

195

175

40

987

300

278

248

265

245

218

44

1190

355

328

292

315

290

260

48

1420

400

370

330

375

345

310

52

1670

475

440

392

425

392

350

56

1930

560

518

462

500

462

412

60

2220

630

582

520

560

518

462

64

2530

710

656

585

630

583

520

72

3200

900

832

742

800

740

660

公称直径是使用毫米表示的近似直径。

b本表中的断裂强力是干态新制的绳索的指标，湿态下的该指标将会低一些。

当绳索的断裂位置在包括插接眼环的插接区域内时，其最低断裂强力指标应减少10%。

按GB/T8834规定的测试方法测定的强力并非绳索在其他环境和条件下的准确强力值；绳索破坏时加载速率 的类型和种类、在加载之前的条件和受力情况将明显影响断裂强力；绳索在柱、绞盘及滑轮处弯曲后，或许会

在明显低的力值下断裂；绳索上的结或其他变形均能明显降低断裂强力。

GB/T 18674—2018

表 4 L 型和 T 型聚酰胺渔用绳索物理性能

公称

直径“

mm

线密度

最低断裂强力be.d

kN

名义

ktex

偏差

%

L型

T型

优等品

一等品

合格品

优等品

一等品

合格品

12

90.0

±8

30.0

27.8

24.8

31.5

29.0

26.0

16

160

±5

53.0

49.0

43.5

56.0

52.0

46.0

20

250

80.0

74.0

66.0

85.0

78.5

70.0

24

360

112

104

92.5

118

110

97.5

28

490

150

138

124

160

148

132

30

560

170

157

140

180

166

148

32

640

200

185

165

212

196

175

36

810

250

230

205

265

245

218

40

1.000

300

278

248

315

290

260

44

1210

355

328

292

375

345

310

48

1440

425

393

350

450

416

370

52

1700

500

462

412

530

490

435

56

1970

560

518

462

600

555

495

60

2260

630

582

520

670

620

552

64

2570

710

656

585

750

694

618

72

3250

900

832

742

950

878

784

公称直径是使用毫米表示的近似直径。

b本表中的断裂强力是干态新制的绳索的指标，湿态下的该指标将会低一些。

当绳索的断裂位置在包括插接眼环的插接区域内时，其最低断裂强力指标应减少10%。

按GB/T8834规定的测试方法测定的强力并非绳索在其他环境和条件下的准确强力值；绳索破坏时加载速率 的类型和种类、在加载之前的条件和受力情况将明显影响断裂强力；绳索在柱、绞盘及滑轮处弯曲后，或许会

在明显低的力值下断裂；绳索上的结或其他变形均能明显降低断裂强力。

5.2.2 聚乙烯渔用绳索

聚乙烯渔用绳索的物理性能应符合表5的规定，表5中未包含产品的技术指标参考附录
A。

GB/T 18674—2018

表 5 A 型和 B 型聚乙烯渔用绳索物理性能

公称 直径

mm

线密度

最低断裂强力bc.d

kN

名义

ktex

偏差

%

A型

B型

优等品

一等品

合格品

优等品

一等品

合格品

4

8.02

±10

1.88

1.85

1.75

4.5

10.1

2.36

2.32

2.20

5

12.5

2.89

2.75

2.60

6

18.0

4.10

3.90

3.70

8

32.1

7.11

6.75

6.40

9

40.6

8.91

8.46

8.00

10

50.1

±8

10.9

10.3

9.80

9.81

9.32

8.83

12

72.1

15.5

14.7

13.2

14.0

13.3

11.9

14

98.2

20.9

19.8

17.8

18.8

17.9

16.0

16

128

±5

27.0

25.6

23.0

24.3

23.0

20.6

18

162

33.8

32.0

28.7

30.4

28.8

25.8

20

200

41.3

39.2

35.1

37.2

35.3

31.6

22

242

49.8

47.3

42.3

44.8

42.5

38.0

24

289

58.8

55.8

50.0

52.9

50.2

45.0

26

339

68.4

65.0

58.1

61.6

58.5

52.4

28

393

79.2

75.2

67.3

71.3

67.7

60.6

30

451

90.3

85.8

76.8

81.3

77.2

69.1

32

513

102

97.0

86.7

91.8

87.2

78.0

36

649

128

122

109

115

109

97.8

40

802

157

150

133

141

134

120

44

970

188

178

160

169

160

144

48

1150

222

210

189

200

190

170

52

1350

259

245

220

233

221

198

56

1570

299

284

254

269

255

229

60

1800

341

324

290

307

290

261

64

2050

386

366

328

347

330

295

72

2600

484

460

411

436

414

371

公称直径是使用毫米表示的近似直径。

b本表中的断裂强力是干态新制的绳索的指标，湿态下的该指标将会低一些。

当绳索的断裂位置在包括插接眼环的插接区域内时，其最低断裂强力指标应减少10%。

按GB/T8834规定的测试方法测定的强力并非绳索在其他环境和条件下的准确强力值；绳索破坏时加载速率 的类型和种类、在加载之前的条件和受力情况将明显影响断裂强力；绳索在柱、绞盘及滑轮处弯曲后，或许会 在明显低的力值下断裂；绳索上的结或其他变形均能明显降低断裂强力。

GB/T 18674—2018

5.2.3 聚丙烯渔用绳索

聚丙烯渔用绳索的物理性能应符合表6的规定，表6中未包含产品的技术指标参考附录A。

表 6 聚丙烯渔用绳索物理性能

公称

直径"

mm

线密度

最低断裂强力h,d

kN

名义

ktex

偏差

%

A型

B型

L型

T型

优等

品

一等

品

合格

品

优等

品

一等

品

合格

品

优等

品

一等

品

合格

品

优等

品

一等

品

合格

品

4

7.23

±10

2.80

2.65

2.35

4.5

9.15

3.55

3.35

3.00

5

11.3

4.25

4.05

3.60

—-

6

16.3

6.00

5.70

5.10

——

8

28.9

10.0

9.50

8.50

9

36.6

12.5

12.0

10.5

10

45.2

±8

15.0

14.0

12.5

14.0

13.5

12.0

—

—

12

65.1

21.2

20.0

18.0

19.0

18.0

16.0

21.2

20.0

18.0

22.4

21.2

19.0

14

88.6

28.0

26.5

23.5

26.5

25.0

22.5

27.0

25.5

23.0

28.5

27.8

25.0

16

116

±5

37.5

35.5

32.0

33.5

32.0

28.5

33.5

32.0

28.5

35.5

35.5

32.0

18

146

45.0

42.5

38.0

45.0

42.5

38.0

45.0

42.5

38.0

45.0

42.5

38.0

20

181

56.0

53.0

47.5

53.0

50.5

45.0

53.0

50.5

45.0

56.0

53.0

47.5

22

219

67.0

63.5

57.0

60.0

57.0

51.0

63.5

60.2

54.0

67.0

63.5

57.0

24

260

80.0

76.0

68.0

71.0

67.5

60.5

75.0

71.0

64.0

80.0

76.0

68.0

26

306

90.0

85.5

76.5

80.0

76.0

68.0

87.0

82.5

74.0

90.0

85.5

76.5

28

354

106

100

90.0

95.0

90.0

80.2

100

95.0

85.0

106

100

90.0

30

407

118

112

100

106

100

90.0

112

106

95.0

118

112

100

32

463

132

125

112

125

118

105

132

125

112

140

133

119

36

586

170

162

144

150

142

128

160

152

136

170

162

144

40

723

200

190

170

180

170

155

200

190

170

210

200

178

44

875

250

238

212

224

212

190

236

224

200

250

238

212

48

1040

280

265

238

250

235

212

280

265

238

300

285

255

52

1220

335

318

284

300

285

255

335

318

284

355

335

300

56

1420

375

355

318

335

318

284

375

355

318

400

380

340

60

1630

425

405

360

400

380

340

425

405

360

450

425

382

64

1850

500

475

425

450

425

382

475

450

405

500

475

425

72

2340

600

570

510

560

530

475

600

570

510

630

600

535

GB/T 18674—2018

表 6 ( 续 )

公称

直径

mm

线密度

最低断裂强力be.d

kN

名义

ktex

偏差

%

A型

B型

L型

T型

优等

品

一等

品

合格

品

优等

品

一等

品

合格

品

优等

品

一等

品

合格

品

优等

品

一等

品

合格

品

公称直径是使用毫米表示的近似直径。

b本表中的断裂强力是干态新制的绳索的指标，湿态下的该指标将会低一些。

当绳索的断裂位置在包括插接眼环的插接区域内时，其最低断裂强力指标应减少10%。

按GB/T8834规定的测试方法测定的强力并非绳索在其他环境和条件下的准确强力值；绳索破坏时加载速率 的类型和种类、在加载之前的条件和受力情况将明显影响断裂强力；绳索在柱、绞盘及滑轮处弯曲后，或许会

在明显低的力值下断裂；绳索上的结或其他变形均能明显降低断裂强力。

5.2.4 高强度聚丙烯复丝渔用绳索

高强度聚丙烯复丝渔用绳索的物理性能应符合表7的规定，表7中未包含产品的技术指标参考附

录 A。

表 7 高强度聚丙烯复丝渔用绳索物理性能

公称 直径

mm

线密度

最低断裂强力b,e,d

kN

名义

ktex

偏差

%

A型

B型

优等品

一等品

合格品

优等品

一等品

合格品

4

7.23

±10

3.15

3.00

2.70

4.5

9.15

4.00

3.80

3.40

5

11.3

4.75

4.50

4.05

6

16.3

6.70

6.35

5.70

8

28.9

11.8

11.2

10.0

9

36.6

14.0

13.2

12.0

10

45.2

±8

17.0

16.0

14.5

16.0

15.0

13.5

12

65.1

25.0

23.5

21.5

22.4

21.0

19.0

14

88.6

33.5

31.5

28.5

30.0

28.5

25.5

16

116

±5

42.5

40.5

36.0

37.5

35.5

32.0

18

146

53.0

50.5

45.0

47.5

45.0

40.5

20

181

63.0

60.0

53.5

60.0

57.0

51.0

22

219

75.0

71.0

63.5

71.0

67.5

60.5

24

260

90.0

85.5

76.5

80.0

76.0

68.0

GB/T 18674—2018

表 7 (续)

公称

直径“

mm

线密度

最低断裂强力bed

kN

名义

ktex

偏差

%

A型

B型

优等品

一等品

合格品

优等品

一等品

合格品

26

306

±5

106

100

90.0

95.0

90.0

81.0

28

354

118

112

100

106

100

90.0

30

407

132

125

112

125

120

105

32

463

150

142

130

140

135

120

36

586

190

180

160

170

160

145

40

723

236

225

200

212

200

180

44

875

280

265

238

250

240

212

48

1040

335

320

285

300

285

255

52

1220

375

355

310

335

320

285

56

1420

425

405

360

400

380

340

60

1630

500

475

425

450

430

385

64

1850

560

530

475

500

475

425

72

2340

710

675

605

630

600

535

公称直径是使用毫米表示的近似直径。

b本表中的断裂强力是干态新制的绳索的指标，湿态下的该指标将会低一些。

当绳索的断裂位置在包括插接眼环的插接区域内时，其最低断裂强力指标应减少10%。

按GB/T 8834规定的测试方法测定的强力并非绳索在其他环境和条件下的准确强力值；绳索破坏时加载速率 的类型和种类、在加载之前的条件和受力情况将明显影响断裂强力；绳索在柱、绞盘及滑轮处弯曲后，或许会

在明显低的力值下断裂；绳索上的结或其他变形均能明显降低断裂强力。

5.2.5 聚丙烯-聚乙烯混合聚烯烃渔用绳索

聚丙烯-聚乙烯混合聚烯烃渔用绳索的物理性能应符合表8的规定，表8中未包含产品的技术指标

参考附录 A。

表 8 聚丙烯-聚乙烯混合聚烯烃渔用绳索物理性能

公称

直径"

mm

线密度

最低断裂强力bh.c,d

kN

名义

ktex

偏差

%

A型

B型

L型、T型

优等品

一等品

合格品

优等品

一等品

合格品

优等品

一等品

合格品

6

16.3

±10

6.76

6.42

6.08

6.08

5.78

5.46

6.90

6.55

6.21

8

29.0

11.7

11.1

10.5

10.5

9.98

9.45

12.1

11.5

10.9

GB/T 18674—2018

表8(续)

公称

直径“

mm

线密度

最低断裂强力b..d

kN

名义

ktex

偏差

%

A型

B型

L型、T型

优等品

一等品

合格品

优等品

一等品

合格品

优等品

一等品

合格品

10

45.3

±8

18.0

17.1

16.2

16.2

15.4

14.6

18.8

17.8

16.9

12

65.2

25.4

24.1

21.6

22.9

21.8

19.5

26.9

25.6

22.8

14

88.8

34.0

32.3

28.9

30.6

29.1

26.0

36.4

34.6

30.9

16

116

±5

43.5

41.3

37.0

39.2

37.2

33.3

47.2

44.8

40.1

18

147

54.5

51.8

46.3

49.1

46.6

41.7

59.3

56.3

50.4

20

181

66.2

62.9

56.3

59.6

56.6

50.6

72.8

69.2

61.8

22

219

79.1

75.1

67.2

71.2

67.6

60.5

87.4

83.0

74.3

24

261

92.8

88.2

78.9

83.5

79.3

71.0

104

98.8

88.4

26

306

107

102

91.0

96.3

91.5

81.8

121

115

103

28

355

123

117

105

111

105

94.4

139

132

118

30

408

140

133

119

126

120

107

158

150

134

32

464

157

149

133

141

134

120

179

170

152

36

587

194

184

165

175

166

148

224

213

190

40

725

234

222

199

211

200

179

274

260

233

44

877

277

263

235

249

236

211

327

310

278

48

1040

325

309

276

293

278

249

385

366

327

52

1220

376

357

320

338

321

287

448

425

380

56

1420

429

407

365

386

368

328

514

488

437

60

1630

486

462

413

437

415

371

583

554

495

64

1860

544

517

462

490

465

416

657

624

558

68

2100

609

578

518

548

520

466

737

700

626

72

2350

677

643

575

609

578

518

820

779

697

公称直径是使用毫米表示的近似直径。

b本表中的断裂强力是干态新制的绳索的指标，湿态下的该指标将会低一些。

当绳索的断裂位置在包括插接眼环的插接区域内时，其最低断裂强力指标应减少10%。

按GB/T8834规定的测试方法测定的强力并非绳索在其他环境和条件下的准确强力值；绳索破坏时加载速率 的类型和种类、在加载之前的条件和受力情况将明显影响断裂强力；绳索在柱、绞盘及滑轮处弯曲后，或许会

在明显低的力值下断裂；绳索上的结或其他变形均能明显降低断裂强力。

5.2.6 聚酯渔用绳索

A 型和B 型聚酯渔用绳索的物理性能应符合表9的规定，L 型和 T
型聚酯渔用绳索的物理性能应

符合表10的规定，表9和表10中未包含产品的技术指标参考附录 A。

GB/T 18674—2018

表 9 A 型和 B 型聚酯渔用绳索物理性能

公称

直径"

mm

线密度

最低断裂强力h,d

kN

名义

ktex

偏差

%

A型

B型

优等品

一等品

合格品

优等品

一等品

合格品

4

12.1

±10

2.80

2.65

2.38

4.5

15.3

3.51

3.35

3.00

5

19.0

4.25

4.05

3.60

—-

6

27.3

6.00

5.70

5.10

5.60

5.32

4.76

8

48.5

±8

10.6

10.0

9.00

9.50

9.02

8.08

9

61.4

13.2

12.5

11.2

12.2

11.6

10.4

10

75.8

16.0

15.2

13.6

15.0

14.2

12.8

12

109

±5

22.4

21.2

19.0

21.2

20.0

18.0

14

149

30.0

28.5

25.5

28.0

26.6

23.8

16

194

40.0

38.0

34.0

35.5

33.8

30.2

18

246

50.0

47.5

42.5

45.0

42.8

38.2

20

303

60.0

57.0

51.0

56.0

53.2

47.6

22

367

71.0

67.5

60.4

67.0

63.6

57.0

24

437

85.0

80.8

72.2

80.0

76.0

68.0

26

512

100

95.0

85.0

90.0

85.5

76.5

28

594

118

112

100

106

100

90.0

30

682

132

125

112

118

112

100

32

776

150

142

128

132

125

112

36

982

190

180

162

170

162

145

40

1210

236

224

200

212

202

180

44

1470

280

266

238

250

238

212

48

1750

335

318

285

300

285

255

52

2.050

375

356

318

335

318

285

56

2380

425

404

360

400

380

340

60

2730

500

475

425

450

428

382

64

3100

560

532

476

500

475

425

72

3930

710

675

604

630

568

535

公称直径是使用毫米表示的近似直径。

b本表中的断裂强力是干态新制的绳索的指标，湿态下的该指标将会低一些。

当绳索的断裂位置在包括插接眼环的插接区域内时，其最低断裂强力指标应减少10%。

按GB/T 8834规定的测试方法测定的强力并非绳索在其他环境和条件下的准确强力值；绳索破坏时加载速率 的类型和种类、在加载之前的条件和受力情况将明显影响断裂强力；绳索在柱、绞盘及滑轮处弯曲后，或许会

在明显低的力值下断裂；绳索上的结或其他变形均能明显降低断裂强力。

GB/T 18674—2018

表10 L 型和 T 型聚酯渔用绳索物理性能

公称

直径

mm

线密度

最低断裂强力be.d

kN

名义

ktex

偏差

%

L型

T型

优等品

一等品

合格品

优等品

一等品

合格品

12

109

±8

23.0

21.8

19.6

25.0

23.8

21.2

16

194

±5

40.0

38.0

34.0

42.5

40.4

36.0

20

304

63.0

59.8

53.6

67.0

63.6

67.0

24

437

90.0

85.5

76.5

95.0

90.2

80.8

28

595

118

112

100

125

118

106

30

683

132

125

112

140

133

119

32

777

150

142

128

160

152

136

36

984

190

180

162

200

190

170

40

1210

236

224

200

250

238

212

44

1470

280

266

238

300

285

255

48

1750

335

318

285

355

338

300

52

2050

400

380

340

425

404

362

56

2380

450

428

382

475

450

404

60

2730

500

475

425

530

504

450

64

3110

560

532

476

600

570

510

72

3930

710

675

604

750

712

638

公称直径是使用毫米表示的近似直径。

b本表中的断裂强力是干态新制的绳索的指标，湿态下的该指标将会低一些。

当绳索的断裂位置在包括插接眼环的插接区域内时，其最低断裂强力指标应减少10%。

按GB/T8834规定的测试方法测定的强力并非绳索在其他环境和条件下的准确强力值；绳索破坏时加载速率 的类型和种类、在加载之前的条件和受力情况将明显影响断裂强力；绳索在柱、绞盘及滑轮处弯曲后，或许会

在明显低的力值下断裂；绳索上的结或其他变形均能明显降低断裂强力。

5.2.7 超高分子量聚乙烯渔用绳索

L 型和T 型超高分子量聚乙烯渔用绳索的物理性能应符合表11的规定，C
型超高分子量聚乙烯渔

用绳索的物理性能应符合表12的规定，表11和表12中未包含产品的技术指标参考附录
A。

GB/T 18674—2018

表 1 1 L 型和T
型超高分子量聚乙烯渔用绳索的物理性能

公称直径

mm

线密度

最低断裂强力be.d

kN

名义

ktex

偏差

%

优等品

一等品

合格品

6

23.0

±10

36.7

33.0

27.5

8

40.0

65.3

58.8

49.0

10

61.0

±8

102

91.8

76.5

12

87.0

147

132

110

14

117

200

180

150

16

151

±5

260

234

195

18

190

310

279

232

20

232

380

342

285

22

281

450

405

338

24

331

520

468

390

26

384

600

540

450

28

445

680

612

510

30

506

770

693

578

32

575

870

783

652

34

648

960

864

720

36

720

1040

936

780

38

798

1160

1040

870

40

881

1260

1130

945

44

1.060

1460

1310

1100

48

1250

1700

1530

1280

52

1460

1970

1770

1480

56

1690

2260

2030

1700

60

1930

2530

2280

1900

64

2200

2840

2560

2130

68

2480

3170

2850

2380

72

2780

3520

3170

2640

公称直径是使用毫米表示的近似直径。

b本表中的断裂强力是干态新制的绳索的指标，湿态下的该指标将会低一些。

当绳索的断裂位置在包括插接眼环的插接区域内时，其最低断裂强力指标应减少10%。

按GB/T8834规定的测试方法测定的强力并非绳索在其他环境和条件下的准确强力值；绳索破坏时加载速率 的类型和种类、在加载之前的条件和受力情况将明显影响断裂强力；绳索在柱、绞盘及滑轮处弯曲后，或许会

在明显低的力值下断裂；绳索上的结或其他变形均能明显降低断裂强力。

GB/T 18674—2018

表 1 2 C 型超高分子量聚乙烯渔用绳索的物理性能

公称直径"

mm

线密度

最低断裂强力b,e,d

kN

名义

ktex

偏差

%

优等品

一等品

合格品

20

240

±5

271

244

203

22

290

341

307

255

24

340

402

362

301

26

400

471

424

353

28

460

549

494

412

30

530

637

573

478

32

600

736

662

552

34

680

824

742

616

36

770

912

821

684

38

850

1010

909

758

40

940

1140

1.030

855

44

1150

1380

1240

1.040

48

1360

1610

1450

1210

52

1600

1920

1730

1440

56

1850

2190

1970

1640

60

2120

2520

2270

1890

64

2400

2880

2590

2160

68

2720

3260

2930

2450

72

3070

3630

3270

2720

公称直径是使用毫米表示的近似直径。

b本表中的断裂强力是干态新制的绳索的指标，湿态下的该指标将会低一些。

当绳索的断裂位置在包括插接眼环的插接区域内时，其最低断裂强力指标应减少10%。

d按GB/T 8834规定的测试方法测定的强力并非绳索在其他环境和条件下的准确强力值；绳索破坏时加载速率 的类型和种类、在加载之前的条件和受力情况将明显影响断裂强力；绳索在柱、绞盘及滑轮处弯曲后，或许会

在明显低的力值下断裂；绳索上的结或其他变形均能明显降低断裂强力。

6 试验方法

6.1 结构、制造

在自然光线下，采用目测的方法进行检验。

GB/T 18674—2018

6.2 捻距、交货长度

按 GB/T 8834 的规定进行检验。

6.3 线密度

按 GB/T 8834 的规定进行检验，每个试样测试3次，计算其算术平均值。

6.4 最低断裂强力

检验方法按 GB/T 8834
的规定进行检验，每个试样测试3次，所有试样测量值的最低值为最低断

裂强力。

7 检验规则

7.1 出厂检验

7.1.1
每批产品需经厂检验部门进行出厂检验，合格后并附有合格证明方可出厂。

7.1.2 出厂检验项目为5 .2中的线密度和最低断裂强力。

7.2 型式检验

7.2.1 型式检验每年至少进行一次，有下列情况之一 时亦应进行型式检验： —
— 新产品试制定型鉴定时或老产品转厂生产时；

— — 原材料和工艺有重大改变，可能影响产品性能时；

— — 国家质量管理监督部门提出型式检验要求时。

7.2.2 型式检验项目为第5章中的全部项目。

7.3 抽样

7.3.1
同一规格、相同尺寸、经相同工序制造及检验过程的相同材料的产品为一个检验批。

7.3.2 除另有协议外，在同
一批产品中随机抽取合适长度的样品进行检验，抽取的样品数量按式(1) 计算：

Ns=0.4×N1/2 ………………………… (1)

式 中 ：

Ns- 抽取的样品数量；

N — 批大小， 一批中每卷长度为220 m 的渔用绳索总卷数。

注1:计算值 Ns 应修约至整数。

注2:当Ns<1 时，抽取1个样品。

示例1:计算值 Ns=27.5 时，样品数量应为28个。

示例2:计算值 Ns=0.35 时，样品数量应为1个。

7.4 判定规则

按下列规则进行判定：

— — 在检验结果中，若全部检验项目符合第5章要求，则判该批产品合格；

— — 在检验结果中，若最低断裂强力不符合5.2要求，则判该批产品不合格；

— 在检验结果中，若除最低断裂强力以外的检验项目有 一 项(或 一
项以上)不符合第5章相应要

求时，应在该批产品中加倍抽样进行复检，若复检结果仍不符合要求，则判该批产品不合格。

GB/T 18674—2018

8 标志、标签、包装、运输和贮存

8.1 标志、标签、包装

标志、标签、包装应符合 GB/T 21328 的规定。

8.2 运输

产品运输时应避免拖曳、磨擦，不应用锋利工具钩挂。

8.3 贮存

产品应贮存在远离热源、无阳光直射、通风干燥、无腐蚀性化学物质的场所。产品贮存期超过一年，

应经复检后方可出厂。

GB/T 18674—2018

附 录 A

(资料性附录)

物理性能的计算方法

当已知相邻两个公称直径的渔用绳索的线密度、最低断裂强力和预加张力的指标时，可以使用插值
法按式(A. 1)
计算其区间内本标准5.2中未给出公称直径的渔用绳索的相应物理性能指标(保留3位

有效数字):

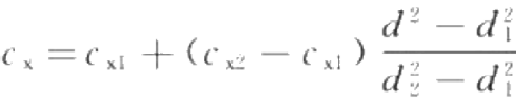

… … … … … … … … … …(A. 1)

式中：

cx — 所求线密度、最低断裂强力或预加张力的数值；

cxi 、Cx—
分别为相邻两个规格的线密度、最低断裂强力或预加张力的数值(cx>cxi);

d —— 所求线密度、最低断裂强力或预加张力规格的公称直径，单位为毫米(mm);

di 、d₂— 分别为相邻两个规格的公称直径，单位为毫米(mm)(d₂>d₁)。

延伸阅读

更多内容 可以 GB-T 18674-2018 渔用绳索通用技术条件. 进一步学习

联系我们

DB32-T 4370-2022 危险废物综合利用与处置技术规范 通则 江苏省.pdf
